RDscan空洞探测系统

RDscan是一种声频地震波散射成像技术,主要用于城市道路、地铁、场地的工程地质勘查、工程病害诊断和工程治理效果评价等领域。包括地下空洞,注浆效果等探测。
探测深度20-50米,是地铁开挖所致道路脱空、路面塌陷的探测工作和注浆效果评价的首选方法。 配置的拖曳式检波器串免插拔,不损坏地面,不中断交通。 与TDIS冲击震源配合可实现半自动化检测。 主机可承担超前预报。
产品详细描述
1. RDscan空洞探测系统 主要性能指标:
采样率: 6 微秒 工作频率: 20Hz-16kHz
A/D 数位转换: 24位 采集通道数: 26/32道
探测深度: 20-50米 探测精度: 0.2-0.5m
震源: 手持冲击可控震源 工作方式: 走航式
2. 技术背景   随着城市的发展,道路、地铁以及地下结构等工程建设迅猛发展,道路塌陷等次生灾害频繁发生。工程地质勘查、工程灾害诊断等服务需求益日激增,需要探测的深度由3m增加到60m。地震与电法勘探不但分辨率低,而且难以适应城市道路与交通的严酷环境。地质雷达的分辨率虽然很高,但是探测深度太浅,难以解决实际的工程需要。目前,城市内50m深度的探测对工程物探领域还是一个空白。RDscan技术正是为填补这一空白而开发的。
3. 技术特点  1). 分辨率高,探测深度大:垂直分辨率达10cm,相当于400M雷达;探测深度50m,相当于雷达探测深度的10倍;
  2). 抗干扰性强,不需中断交通;
  3). 拖缆接收,不破损路面,检测速度快;
  4). 实时成像,现场扫描成像,即时发现地质问题;

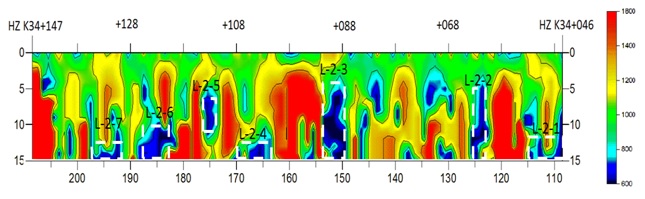

深蓝色区域(画边框)的是需要补浆加固的位置。
RDscan空洞探测系统的技术优势

技术性能优势   在工程物探领域,地质雷达的分辨率是最高的,反射地震的探勘深度是最大的。对于城市的探测目标,RDscan比地震和地质雷达更具优势。分辨率比地震高一个数量级,探测深度比地质雷达高一个数量级。性能比较如下表。


技术类型 频率Hz 波长m 分辨率m 探测深度m
反射地震 50-100 10-20 5-10 100-200
地质雷达 100M 1.2 0.6 5
400M 0.3 0.15 3
RDscan 1k-4k 0.25-1 0.13-0.5 30-60

  由上表可知,RDscan的分辨率与400Mhz地质雷达相当,但是探测深度是地质雷达的10-15倍,这是RDscan魅力之所在。
