探测目的
某盾构隧洞,普查区域地处北京城区南部平原地区,横穿永定河冲洪积扇中下部。线路位于古漯水河故道、古漯水河和古无定河故道之间的河间地块。受古河道冲洪积影响,沿线附近曾分布有水塘、沼泽,经过多年的人工整治和城市建设,以前的沟、塘等已被填埋,地表已被建筑物、道路、绿地等覆盖,无明显的地形特征。对盾构隧道的稳定性有潜在的影响。工程下穿水系,其难点是地下水的控制,如果水系与地下水联通,施工过程易发生涌水、坍塌。该地下线路主要沿市政道路和规划道路敷设,下穿雨污水、给水、通信、燃气等地下管线。隧道施工对地面沉降控制要求高,线路埋深大。
探测结果

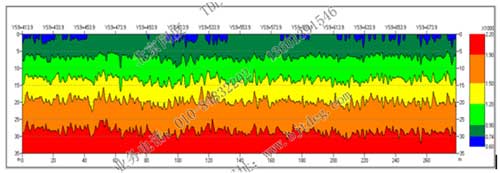

测线由南向北布设,小里程方向为南。测线长279m,探测深度35m。图像显示18m深度内地层波速740-1600m/s, 18m以下波速升高到2000m/s以上。在0-3m深度内有5处低速异常,规模较大,波速在600-700m/s,推测为河堤绿化回填不密实导致土体疏松。
测线内共发现5处疏松区, 命名为L1-3-1,L1-3-2,L1-3-3,L1-3-4,L1-3-5。疏松区主要在表层,厚度在3m左右,竖向规模较小。水平长度较长。疏松区分布位置见下表。
L1-3测线疏松区列表
疏松区编号 |
线路里程 |
埋深(m) |
横向宽度 |
L1-3-1 |
YS9+413.87-YS9+455.87 |
0-3 |
42 |
L1-3-2 |
YS9+505.87-YS9+543.87 |
0-3 |
38 |
L1-3-3 |
YS9+580.87-YS9+600.87 |
0-3 |
20 |
L1-3-4 |
YS9+616.87-YS9+656.87 |
0-3 |
40 |
L1-3-5 |
YS9+669.87-YS9+692.87 |
0-3 |
23 |
