CFC复频电导隧道超前探水系统

CFC基于一种新的电磁探水技术--复频电导率法。它利用含水岩体电导率和电容率增大的特性,通过测量围岩中复电导率的分布推测岩体含水量的大小。该产品的观测系统布置在隧道侧壁,进行递进式超前预报,预报掌子面前方100米内围岩的含水性、含水量。建议与TST同时应用综合解释。
适合于钻爆隧洞与盾构\TBM隧洞。可用于穿河、过江的隧道以及地下水丰沛的地铁\地下工程等。
产品详细描述

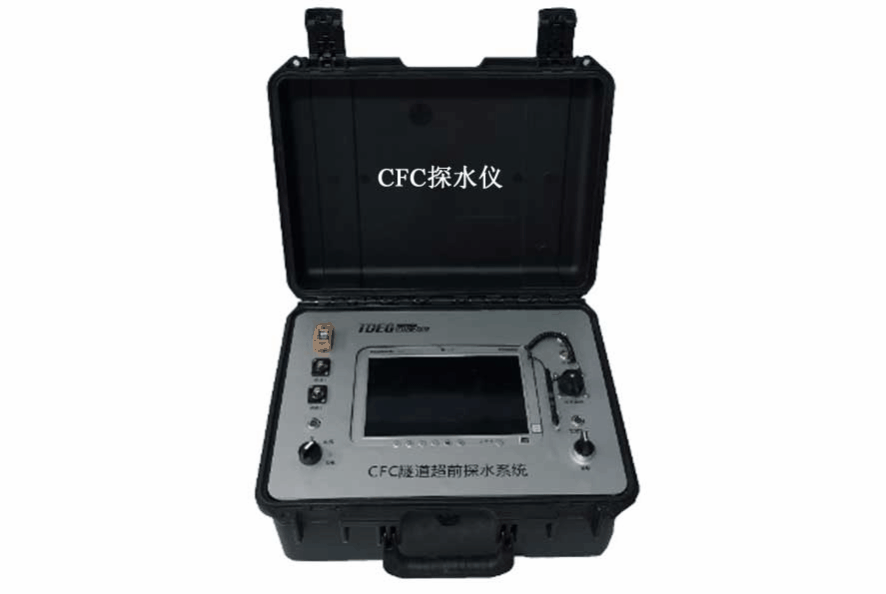

1. CFC主机 主要性能指标:
采样率:(全部通道均可达到) 400Mhz A/D 数位转换: 16位
采集通道数: 2通道 发射机: 6k-8kV
发射信号频带: 100kHz—20MHz 超前探水距离: 50-100米
外供电: 200V 工作湿度: 小于85%
2. CFC超前探水预报软件  功能包括:编辑坐标系统、信号预处理、电导计算、电导偏移成像。

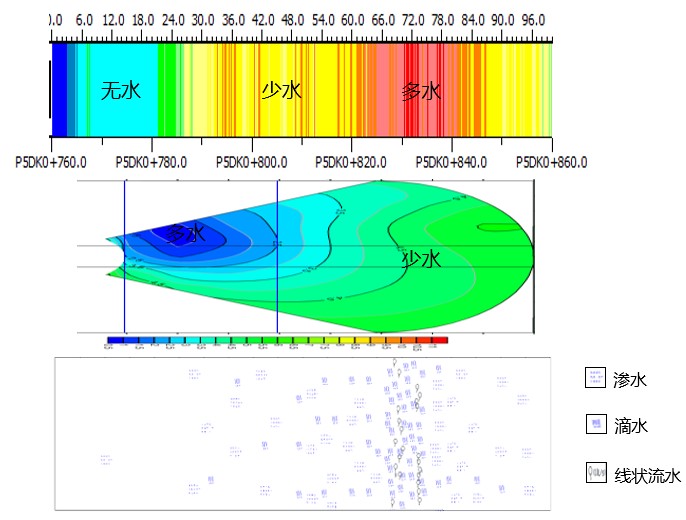

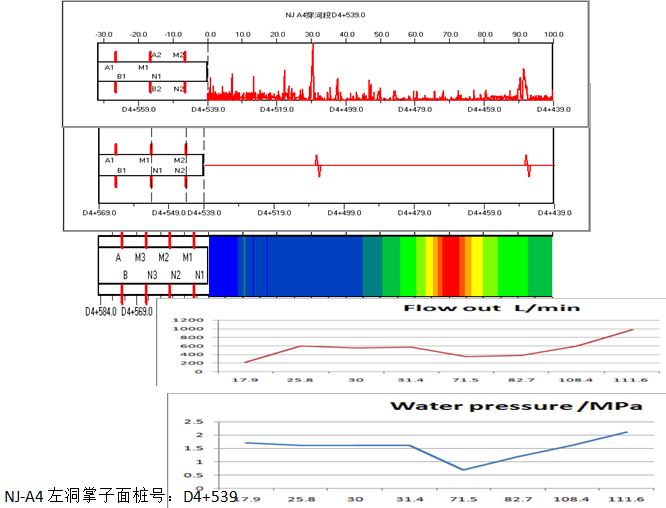

  预报结果包括:电导分布曲线,电导偏移图像,含水性和含水量预报。

CFC产品的技术优势
填补TBM、盾构隧洞探水空白  目前常用地震法超前预报技术可有效地解决地质构造、破碎带的预测问题,但是它对围岩的含水性的反应不够敏感。对于含水带的探测应该加强电磁探测方法。国内外采用的地质雷达、瞬变电磁、BEAM等技术,都不适合TBM施工条件。由于TBM掘进头占据用了掌子面,地质雷达探测方法无法在掌子面进行;瞬变电磁探测方法受TBM设备中金属物体的强烈的电磁感应的影响,无法正常工作;BEAM探测方法虽然是为TBM设计的,但是它的观测方式使其受隧道侧向地质构造的影响太大,推测出的前方开挖地段结果很难可靠。综上所述,到目前为止,适合TBM施工条件的超前探水技术非常急缺,这是目前TBM施工安全的最大隐患。

  CFC针对TBM的实际工况,采用对围岩含水性极其敏感的复电导探测技术,对掌子面前方100m范围内的围岩含水构造进行探测,对含水构造的部位、含水量大小做出可靠预测,以便施工中采取有效地防范措施,确保项目施工安全。

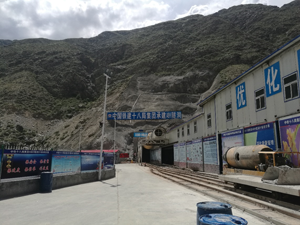

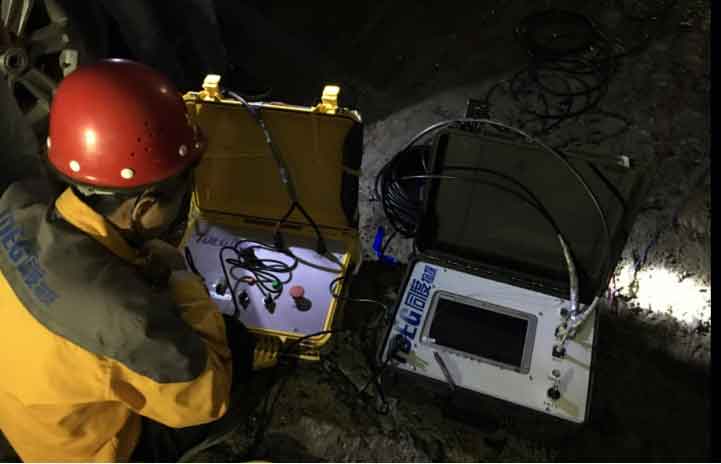

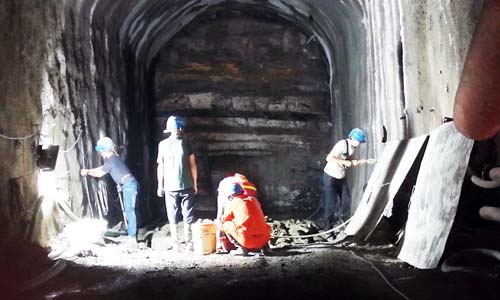

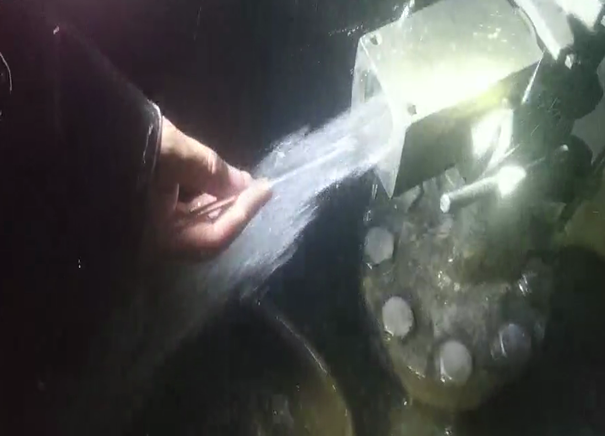

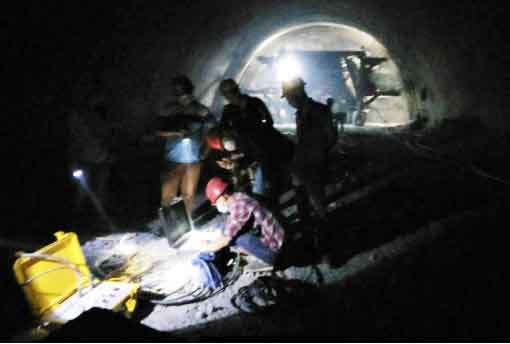

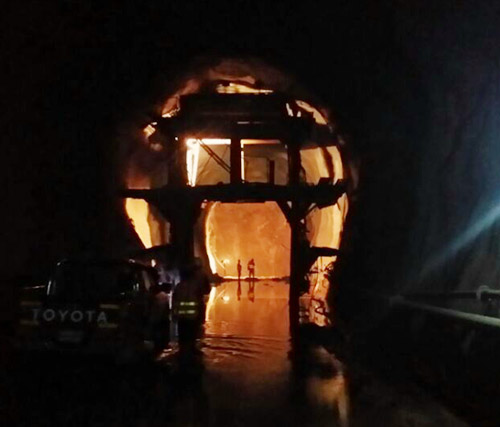

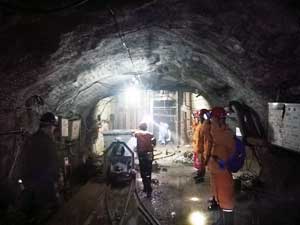

工程案例
