SSP山地/水上地震系统

SSP山地/水上地震系统是为地形地质条件复杂的山区和水中地震勘探而设计的。内置电池,分辨率高,支持地震散射、反射、折射、面波、CT等地震采集。SSP散射地震剖面是一种新地震数据处理技术,适用于复杂地形与地质条件下地震勘探资料处理,研究地层、断裂构造、采空区、岩溶、孤石、软弱结构面等精细地质结构。山地可用拖曳式检波器串,免插,适合山区岩土条件,施工快捷。水上可用水上检波器串和电火花震源做OBS地震勘探。
产品详细描述
1. SSP山地/水上地震系统主机 主要性能指标:
采样频率: 6微秒 数据传输: USB3.0
采集通道数: 32、48、64可选 操作系统: WIN 8
工作电压: 12V±0.25V 重量: 10kg
A/D 数位转换: 24位 尺寸: 550x450x300mm
2. SSP山地/水上检波器串   山地检波器埋设困难,可使用SSP山地地震仪检波器串接收,信噪比高。水中可用漂浮在水上、拖曳使用。性能指标如下:
  ● 频带:20Hz-16KHz
  ● 通道:16、32、48可选
  ● 检波器间距:0.5m、1m、2m可选

3. SSP散射地震剖面软件特点  设计本软件的主要目的是使地震勘探在山区复活。以层状模型为基础的反射地震技术难以适应山区、水上等复杂的地质地形条件,SSP技术作为反射地震的升级版,它是以非均匀地质模型为基础,以地震散射理论为指导,兼容处理散射波与反射波,重建地质结构图像与波速分布图像。与传统的反射地震技术相比其分辨率提高一个数量级。传统的反射地震数据处理技术要求的目标是时域偏移图像,主要反映地质界面形态特征,而SSP技术的处理目标除了地质界面形态图像之外,还包括地层的波速分布图像,而后者对于工程目的来说往往更为重要。特别是对于断裂构造、破碎带、松散层、采空区、岩溶的勘查,都与低速异常有关。
综上所述,SSP技术具有分辨率高、图像直观、可靠性好的特点,适合复杂地质地形条件下的精细地质勘查。
SSP散射地震剖面软件基于windows开发平台,菜单式操作,界面友好,好学易懂。参数预设,修改简便。处理过程图像直观,含义明确,符合专业习惯。

4. SSP散射地震剖面软件特点功能   SSP散射地震剖面软件的处理功能包含从原始数据开始到地质结构成像重建的全部过程。主要功能模块包括:
(1)数据预处理:数据格式转换,显示、增益调节、滤波、去噪、初至拾取、视速度分析、记录拆分与合并等;
(2)采集系统编辑:桩号、地形与坐标,接收点、激发点位置编辑;
(3) 波场分离:直达波、面波、声波 、反射波、折射波的滤除或提取;
(4)速度重建:炮点垂直速度断面构建,联合炮点断面构建二维速度剖面、三维速度结构;
(5)地质界面偏移成像:基于波场分离后的地震数据和重建的速度结构,依据散射散射理论重建地质结构图像;
主要功能模块的界面展示如下:

水上高分辨率地震软件

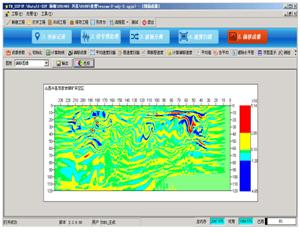

图1 预处理的界面

水上高分辨率地震软件

图2 波场分离的界面

水上高分辨率地震软件

图3 构建垂直速度断面的界面

水上高分辨率地震软件

图4 构建地质结构偏移图像的界面



SSP山地/水上地震系统的技术优势
SSP散射地震剖面软件的优点   SSP山地软件的数据处理结果体现在波速分布图像和地质界面偏移图像中。前者主要反应地质介质的力学性状的分布,即弹性模量高低、密实性、完整性等介质的力学性状;后者主要反应地质结构的形态特征,包括界面空间展布、产状及界面两侧波阻抗的变化的特征。在地质工程研究中两者都十分重要。地层的划分、构造变性特征的分析主要依靠地质界面图像提供的信息,介质的力学强度、破碎程度、稳定性等评价主要依靠波速图的信息。特别是对于采空区的勘查、工程地质病害诊断、边坡稳定性评价等项目中,勘查的目标是寻找低速异常的位置,波速图像更为有效。
