工程概况
某场地拟建大型停车场,担心场地内有隐伏岩溶,开展了电法、面波等多种物探手段进行探查,均未探明。寻求使用地震散射方法解决该问题。
测线布置
共布置三条测线,测线1位于泰山大道,长度169米。侧线2、3位于歌乐山,长度112、33米。采用1m间距检波器,32道检波器串,中间激发。
、

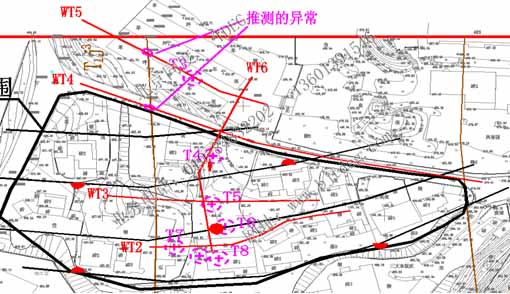

场地图纸
探测结果
SSP散射地震偏移图像是对散射强度即反射系数成像,它 反应地层界面波阻抗的差异大小。红色表示波阻抗升高的界面, 蓝色为波阻抗降低的界面。图像横坐标为里程,纵坐标位深度, 是空间域图像。 地层速度图像是岩土介质地震纵波速度的分布成像,反应岩土介质弹性模量高低的分布。波速高便是介质的模量高。
从下图得到,表层0-7m,地层波速在660-1000m/s,推断为松散层。
7-15m,地层波速在1000-1500m/s,推断为残积层。
15-25m,地层波速在1500-1800m/s,推断为全风化层。
25m以下推断为强风化层。 在里程5,17,25,31m处存在裂隙带。
剖面1波速分布与岩溶形态
