TD-IS手持可控冲击震源

TD-IS手持可控冲击震源是一种频率域的震源,是可控震源车的小型化版本。适用于400米以内的浅层地震勘探,山地和城市使用特别方便。其激发的波频率丰富,不破损路面,不用打孔。
由控制箱和冲击锤两部分构成,重量小,体积小,与地震仪和空洞探测仪用锤击开关等方式触发。
在城市路面空洞探测、岩溶/采空区探测等领域有好的应用前景。
产品详细描述

1. 系统构成:

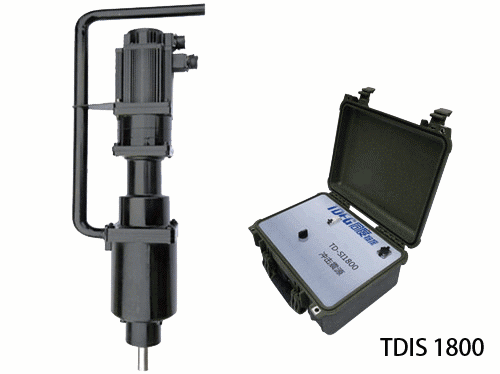

  由控制台(右图)和冲击锤两部分组成。用4kw发电机供电。



2.主要性能指标:
冲击力: 10kN 激发子波的主频: 10Hz-1KHz
冲击频率范围: 1-50hz,软件控制,可自定义 冲击次数: 任意,软件控制,可自定义
单次激发能量: 40焦耳 体积: 高50*直径25
3. 典型记录

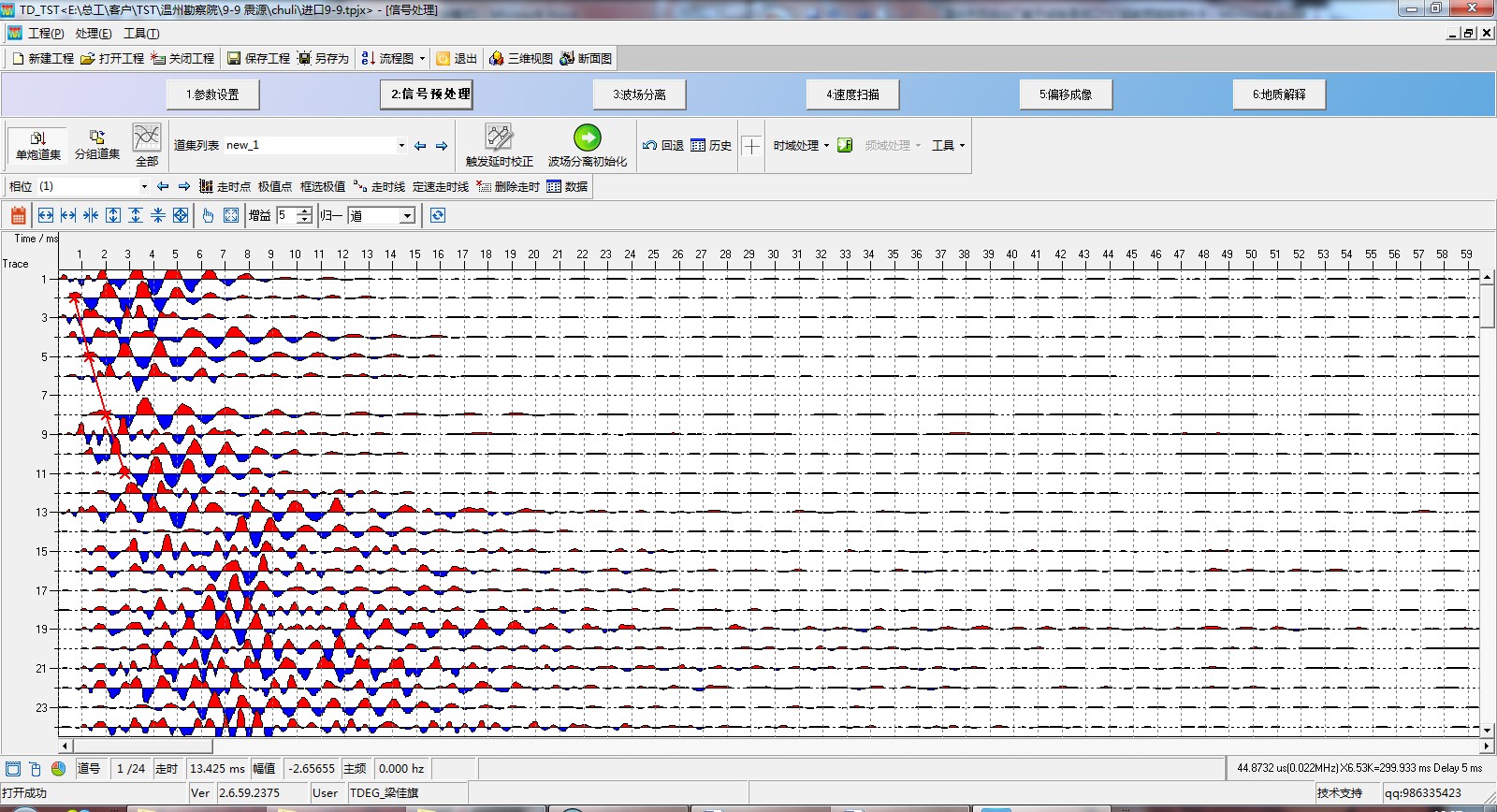

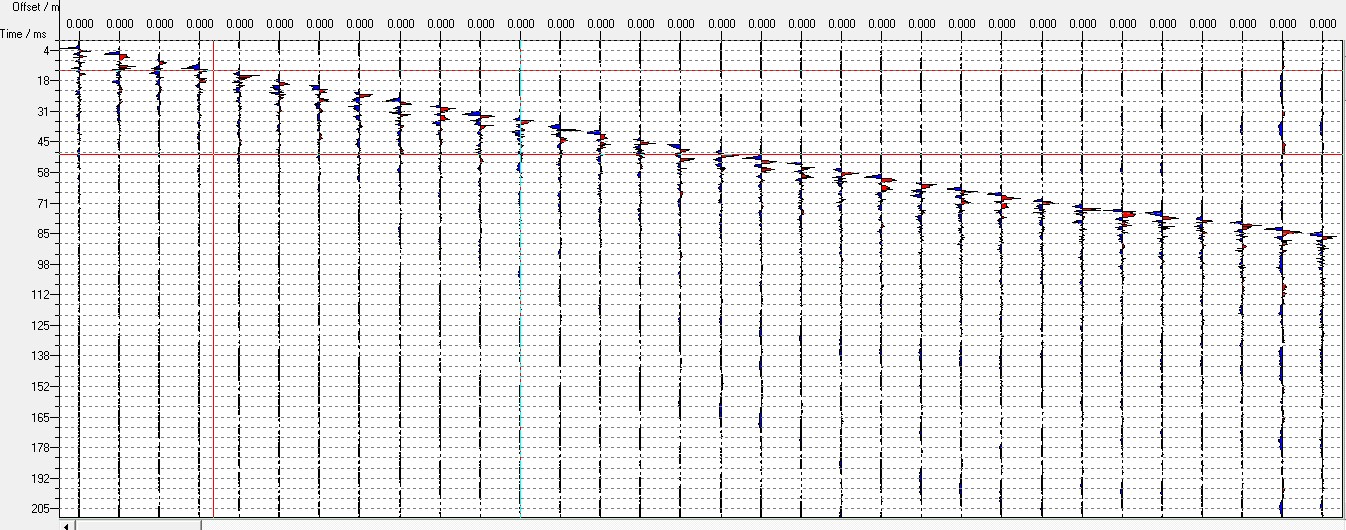

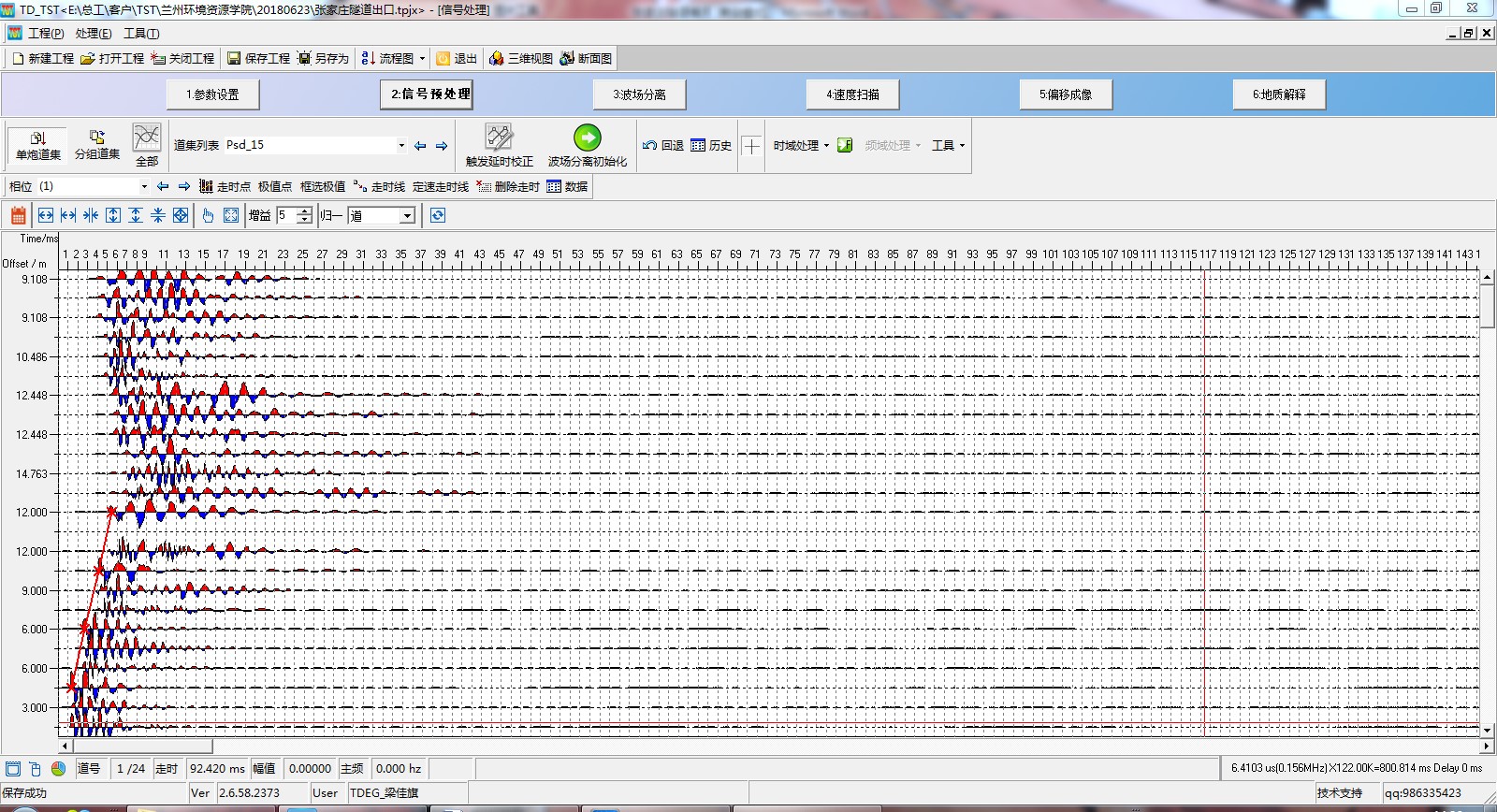

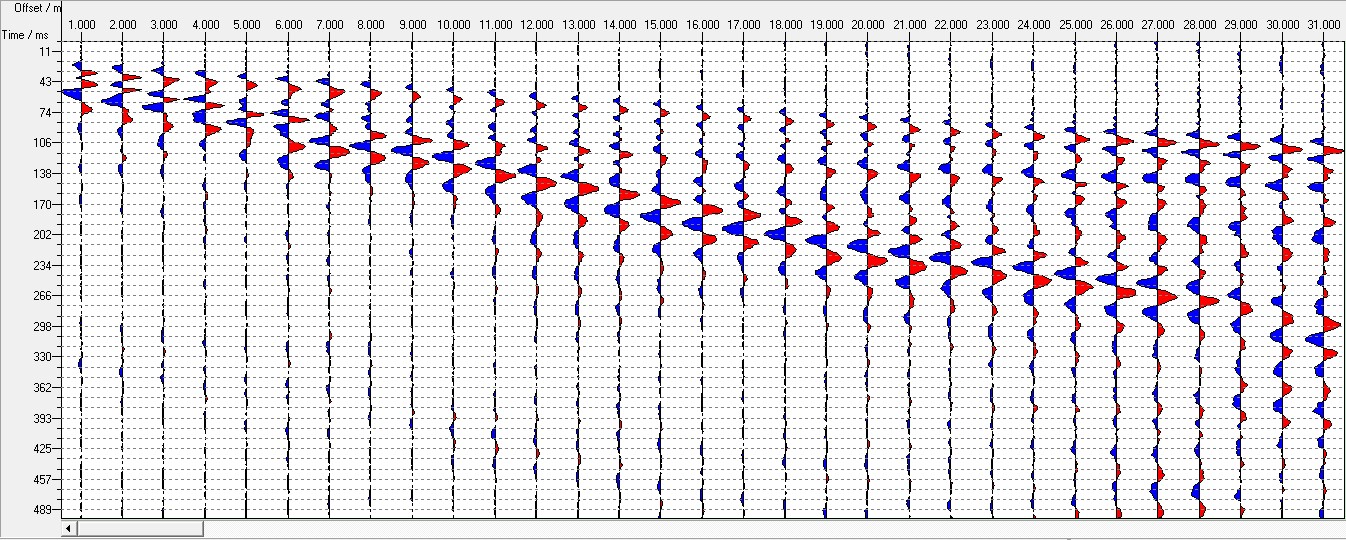

24道地震仪,偏移距10米,道间距5米,100Hz检波器,三个排列共炮点的记录拼合起来如图1. 信号十分清楚。

图1. 96道地震记录



技术优势

手持可控冲击震源的优点   1)不破坏路面,不需要打孔,安全环保可以在居民区使用。
  2)激发频率宽10Hz-1kHz,高频信号丰富,有利于提高探测分辨率。

  3)体积重量小而轻,适合山地作业。
  4)可以连接各种型号的地震仪。

工程案例

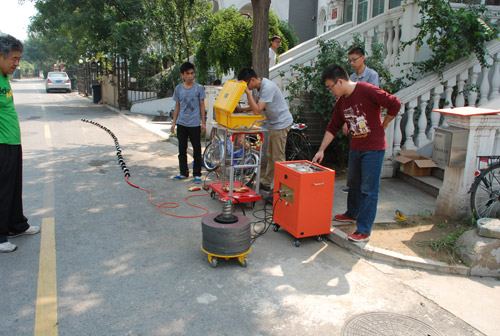

在管线探测方面的应用 某小区要查明落水管等管线,PVC燃气管线位置,应用TD-DC震源在小区内进行勘察。
