TD-Sparker电火花震源

TD-Sparker系列大功率电火花震源是一种典型的非炸药地震勘探震源；可用于地震散射、反射、折射、跨孔CT、VSP、微侧井、小折射等地震勘探方法。
适合山区与平原等不同野外条件的场地、线路、采空区、岩溶、边坡、水文地质、地质构造等勘察项目。在煤田地质、石油勘探、工程物探等领域有广泛的应用。
TD-Sparker的能量、放电电缆长度和封装方式等可以根据客户的要求定制。

产品介绍
工程案例
培训课程
技术文档

产品详细描述

1. 系统构成：

　由控制台，储能器和放电电缆（含放电电极）三部分组成。

2. 特点 1). TD-Sparker震源系列按工况分为：水上型、滩涂型、陆地型、山地型；按照封装方式分类为：一体化（船载、车载）、人抬式、背包式；按照供电方式分为：电瓶+逆变器、发电机
2). 功率大，转换效率高。TD-Sparker能量从10KJ到800KJ可定制。电缆长度可达1000多米。它的大部分能量作为弹性波释放，转换效率高。120KJ的电火花震源和440克TNT炸药（相当于1760KJ）所得反射记录相当。
3). 激发出的地震信号频带宽，高频丰富，与炸药震源相比，频率略高。
4). 多次重复激发的波形一致性较好。电火花震源激发时对边界的破坏较小，使激发条件较稳定，可以激发出稳定的子波。信号一致性好，目前对炸药震源信号一致性的要求为±1 mS,而电火花震源的信号一致性可以达到微秒级。
5). 安全保证。在仪器设计方面，TD-Sparker仪器的设计者从1976年开始进行电火花震源的研制，从部件原材料的选择到结构设计中的各种状态都积累了丰富的经验。具有过载保护、短路保护、过压保护、断电高压保护等保护措施，并配置带电警示，确保工作安全。在操作方面，采取了多种安全措施。TD-Sparker使用简单，遵循操作步骤可确保安全无虞。在应用方面，TD-Sparker破坏性小，可以在城镇居民区施工，激发点三米之外即可视为安全区。
6). 激发方式灵活，可以在井中激发，也可以在地面和江河湖海中激发。
7). 无线触发输出，便于记录的采集。
8). 电瓶/市电两种配置，野外操作可以不用发电机。

3. 配置表

型号	额定储能(千焦)	额定电压(千伏)	激发主频（Hz）	反射勘探参考深度(m)
TD-Sparker10-40	10-40	8	20-450	100-200
TD-Sparker50	50	10	20-300	150-250
TD-Sparker100	75	10	10-150	300-500
TD-Sparker200	100	10	10-100	500-700
TD-Sparker400	200	10	5-50	700-1000
TD-Sparker800	300	10	3-50	2000-3000
触发输出	有线(标配)，无线(选配，触发距离300m内)，支持Sercel地震仪的爆炸机
安全工作	电压超过100V时有红灯闪烁
工作电源	220VAC（标配）， 12VDC（选配），100Ah电瓶，10KJ激发时100次以上。
选配软件	1. 相关叠软件：多炮相关叠加，信号增强； 2.“一炮灵”软件：单炮记录显示垂直地质结构断面；

4. 震源照片

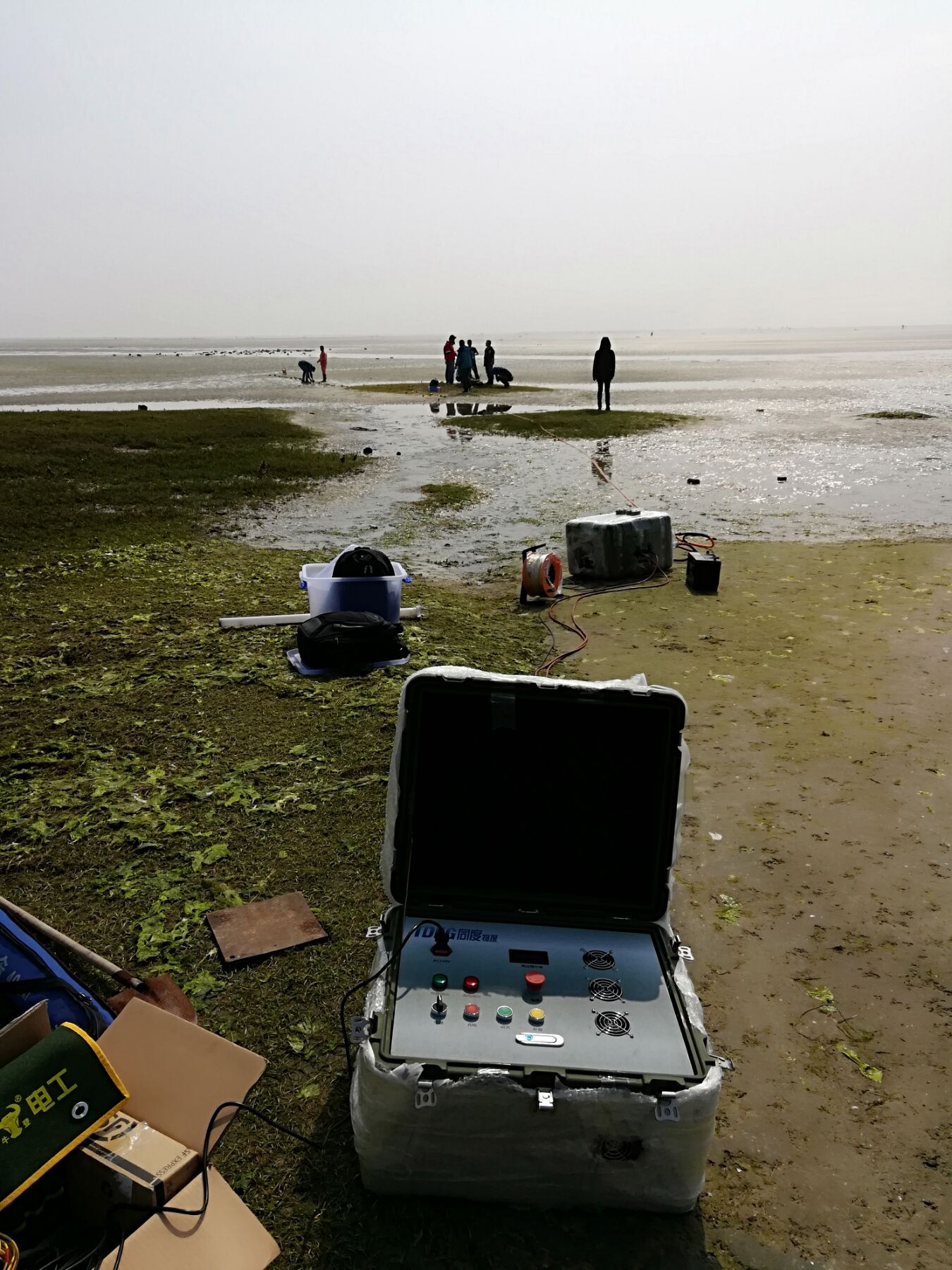

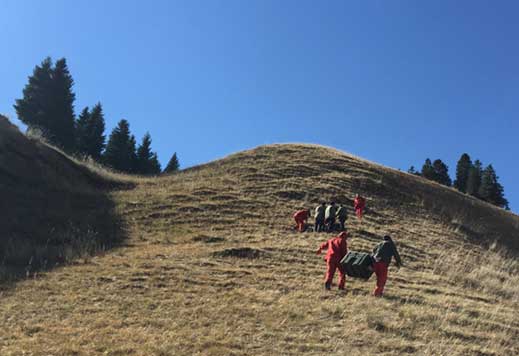

人抬式

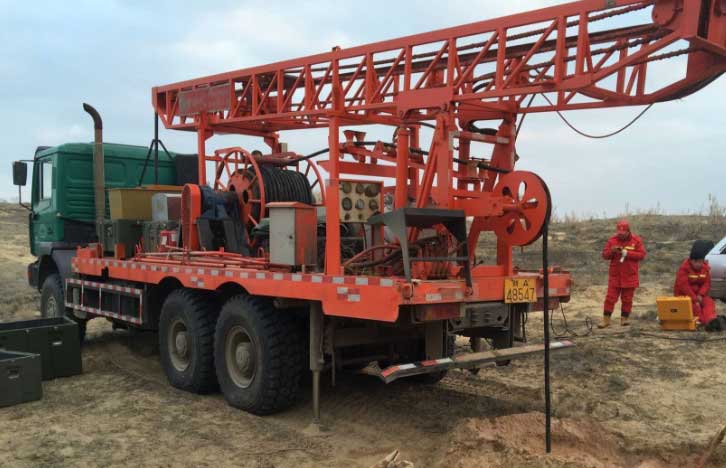

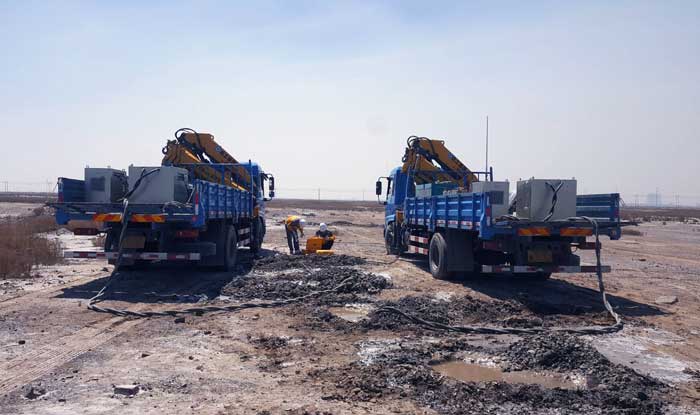

车载式

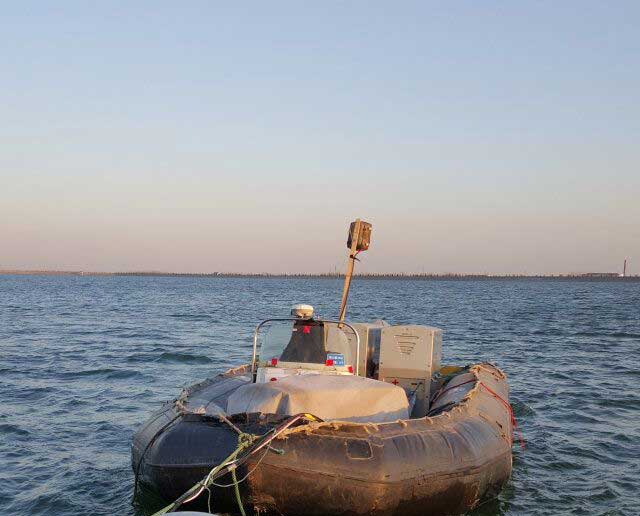

船载式

世界上首台80万焦耳电火花震源

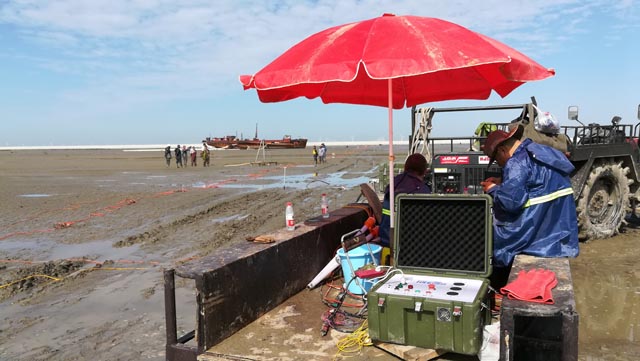

滩涂地震勘探

浅海地震勘探

5. 典型记录　　

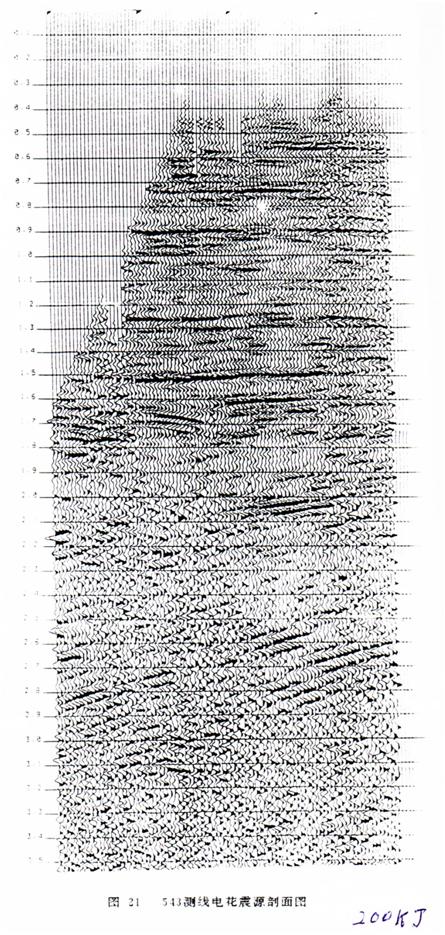

　　图1 200KJ电火花震源记录

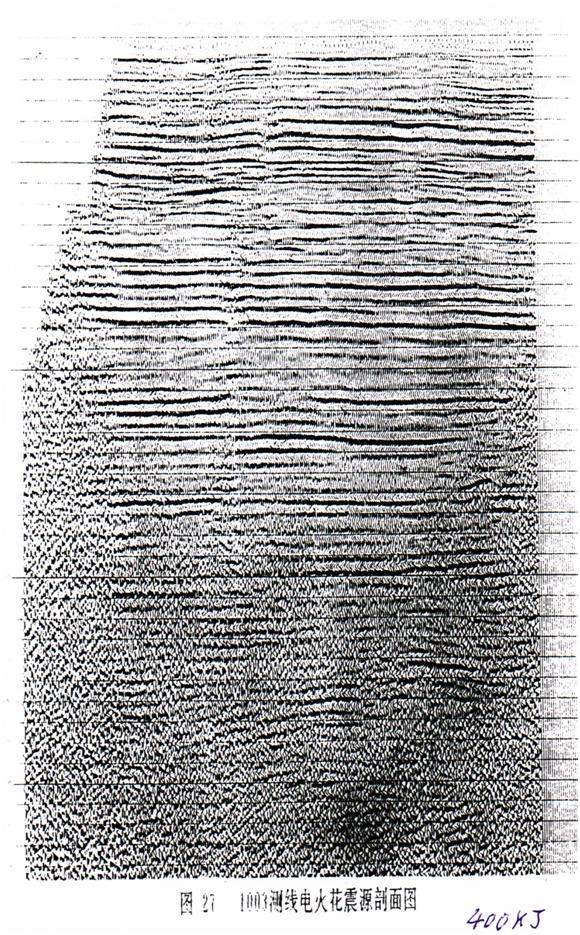

图2 400KJ电火花震源记录

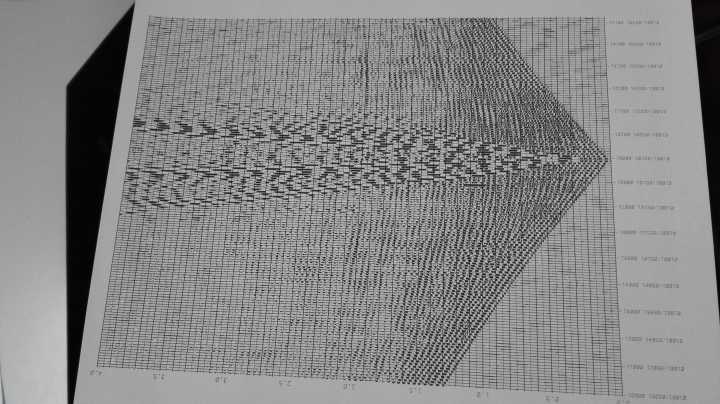

图3 800KJ电火花震源记录

TD-Sparker电火花震源的技术优势

TD-Sparker电火花震源的优点　　在一定的地震地质条件下，电火花震源可以代替炸药震源，甚至优于炸药震源，在地震勘探的详、精查阶段，完成比较复杂的地质任务。使用电火花震源有以下优点：
　　1）避免了炸药在运输、使用、保管等方面的不安全因素；避免了建药库、雷管库、安排看守人员等麻烦和经济消耗；避免了炸药爆炸后的破坏性后果。电火花震源的全部设备安装在一台汽车上，操作简便，安全性能好，野外使用方便。
　　2）在湖上、海上、城市村庄、铁路堤坝附近，在钻井困难需要浅坑或地面激发时，电火花震源由于其破坏性小。保证了深井的孔内安全；
　　3）地震测井时，激发炮井只需要一口，电极沉放深度不变，因而避免了炸药激发多炮井和深度不一引起的校正误差。
　　4）激发炮井的偏移距可以选得很小，位置也并不严格要求在地层的下倾方向，测井精度高，井场布置灵活，不损坏农地。

工程案例

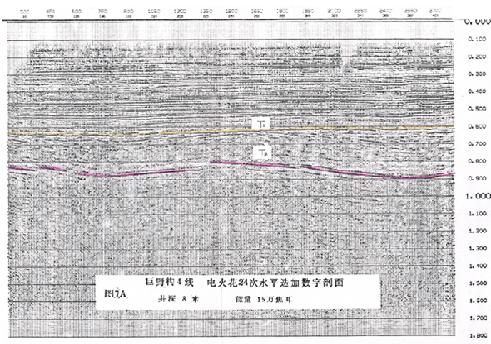

在煤田地质探测中的应用山东某地区属华北型全隐蔽石炭二迭系煤田，覆盖层为第四系、第三系，厚度400米～600米。试验结果表明，在一定的地震地质条件下，电火花震源可以代替炸药震源，甚至优于炸药震源，在地震勘探的详、精查阶段，完成比较复杂的地质任务。

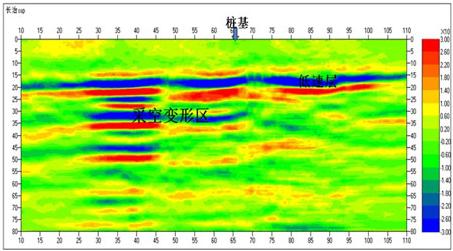

在桥基空洞探测中的应用探测采用50KJ电火花震源和震散射剖面法（SSP）信号技术，目的是查清桩基脱空漏水的地质原因。

电火花震源在浅海滩涂地区勘探成果服务时间2015年，浅海、滩涂电火花震源的应用成果，与空气枪震对比资料显示能量大体相当。

在VSP测井方面的应用探测采用20KJ电火花震源进行VSP测井。

地震勘探补天窗应用由于水库的特殊性，水库周围往往存在一些不适合安置检波器的地区，这就会造成共反射点道集炮检距分布非常不均匀，使地震剖面缺口很大，形成所谓的资料“天窗”。“天窗”的出现对后续数据分析和资料解释造成很大的困难。应用40万焦耳电火花震源在水库补天窗。

在石油地震勘探中的应用在大港地区做了电火花震源和炸药震源全井段的对比。对比下行子波波形及其对应的频谱，可以认为，电火花震源所得信息和炸药的相当。用电火花震源进行VSP采集是成功的，在地质应用上也见到了效果。

水上高分辨率地震勘探--快速充放电电火花震源服务时间2015年，某海底隧道采用盾构机挖掘，孤石分布广泛，应用由水上电火花震源进行OBS勘探，放电间隔5-15s。

电火花震源应用于小折射服务时间2014年，TD-Sparker电火花震源模块化、小型化，在小折射勘察中减少青苗赔偿，与炸药震源取得的资料相当。
