本次探测采用50KJ电火花震源和震散射剖面法（SSP）信号技术，目的是查清桩基脱空漏水的地质原因。设计探测剖面长度90m，深度80m。 SSP数据采集时检波器间距1m，敲击点间距20m。

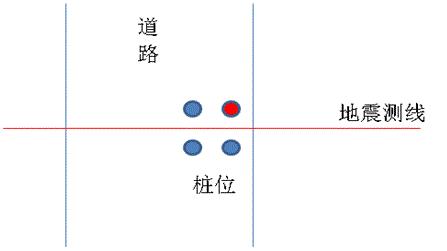

图1 地震测线布置示意图
探测结果与解释
探测结果可归为以下三点：
1）. 探测剖面内深度40m以上为松散层，东厚西浅，以下为基岩。松散层分上下两层，上层东端20m，西端15m。下层为碎石与风化层。
2）. 勘探剖面横向距离25m-65m范围内，下伏基岩中发育有明显的裂隙带，这些裂隙带说明其下存在隐伏采空区。桩基所在位置65m，正好位于基岩裂隙带边缘。
3）. 桩基位于采空区变形带边缘，受下方基岩裂隙带影响，上覆松散层中出现空隙和脱空。基岩裂隙带与上覆松散层漏失是引起桩基坍塌漏水的主要原因。

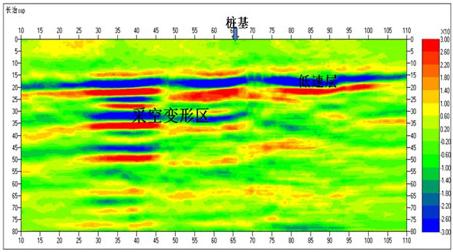

图2 SSP地震散射剖面探测结果
治理建议：
1）.对出现问题的桩基附近基岩裂隙带进行注浆处理，防止松散层内产生更大的漏失与脱空；
2）.对出现问题的桩基可加大基础面积；
