TD-CFST钢管混凝土CT检测系统

采用声波CT技术,对钢管混凝土的内部结构进行无损探测。探测钢管的脱黏、混凝土的强度、密实性、均匀性和内部缺陷及损伤。适用于 地下工程的钢管柱、公路铁路桥梁的钢管桩、钢管拱、钢管混凝土等。
成像直观,可以做裂缝提取。
产品详细描述
1. CFST钢管混凝土CT检测系统 主要性能指标:
同步采样率: 1微秒 检波器串道间距: 0.05,0.1m可选
工作频率: 20Hz-16KHz 采集通道数: 16、32 可选

2. CFST检波器串   CT检波器串是专为提高检测效率而设计的,将检波器按照相同的道间距集成在数据线上,它有三项优势:
  ● 频带宽20Hz-16KHz,对高频信号记录丰富,结果分辨率高;
  ● 免粘贴,应用快捷;
  ● 接插件少,故障点少,可靠性高。

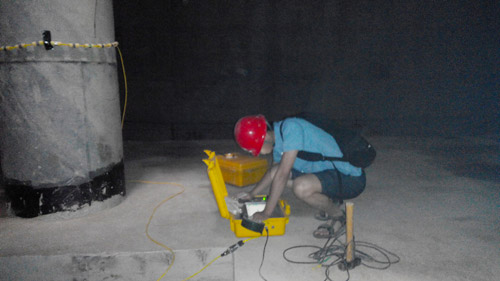

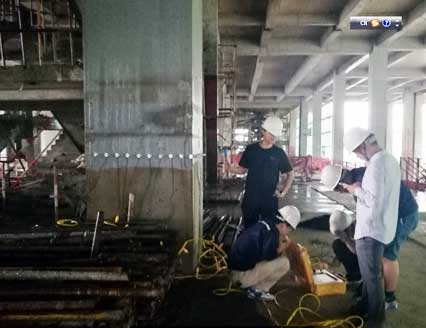

3. CFST钢管混凝土检测方式 沿钢管混凝土截面周边布置专用检波器串。
CFST钢管混凝土CT检测系统的技术优势

填补隐蔽工程无损检测的空白   声波透射,发射点和接收点之间的平均速度,不能定出缺陷的具体位置。声波CT通过多点发射和接收,对截面混凝土强度成像,可以确定缺陷 的具体位置、缺陷程度和大小。

钢管混凝土截面CT(左图),内部混凝土裂缝提取(右图)
