工程概况

2015年1月,山东某工程勘察单位在广西桂林进行岩溶检测的物探工作,场地属于山前冲洪积微平地,灰岩地区,钻探揭露了几个溶洞,为全填充,填充物为砂、土,干溶洞。高密度电法对干溶洞不敏感,采用地震法探测。

全填充干溶洞探测

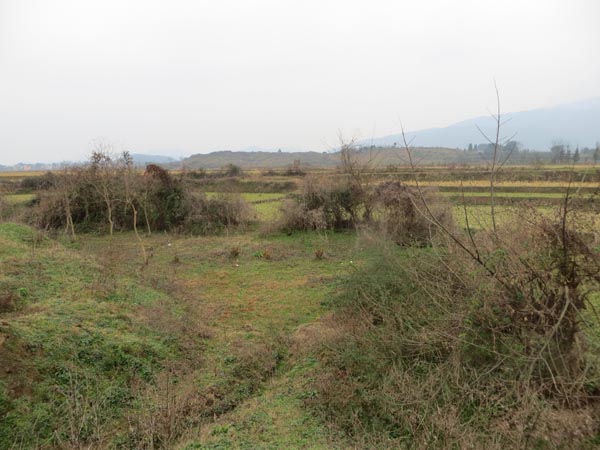

图1 场地典型照片

地震测线长500米,63.5公斤重锤作为震源,1.0m高处落下。24道采集,每次移动2道,道间距2m,最后部分信号很差,记录可用的测线470米。
本次勘探的目的是了解岩溶的分布情况,为下一步的工程处置提供依据。

勘探技术原理
检测使用SSP地震散射成像技术。该技术基于地震散射原理。地表激发地震波,当地震波传播遇到地下非均匀地质界面时,会产生散射。通过地表接收的散射波,可重建地质结构的分布图像。
浅埋溶洞探测

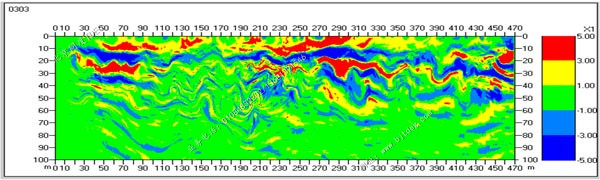

图2 SSP偏移成像结果

浅埋溶洞探测

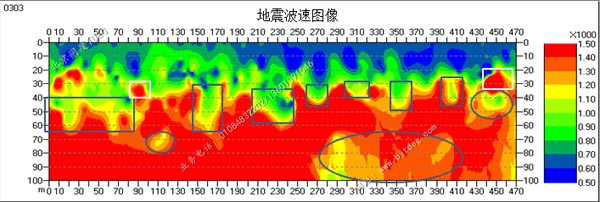

图3 SSP速度扫描结果

勘探结果与评价
根据地震偏移与速度剖面,表层松散层厚度大约10-20m,下部高速层为灰岩地层,界面深度起伏变化较大。 - 图中蓝色方框画出的是岩溶洼地; - 椭圆框画出的是灰岩中的隐伏岩溶填充区; - 白色方框画出的是局部灰岩隆起。 分别位于里程100-125米处65-80米深度内,260-410米处65-100米深度内,430-460米处35-50米深度内。
