2011年5月贵州某隧道选址沿线发现地面塌陷。用SSP散射地震剖面法进行地质灾害勘察。

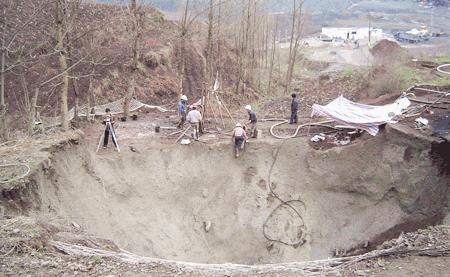

图1. 塌陷

图2. 使用SSP地震散射剖面法在该山区进行勘察

在地表观测时使用锤击震源，勘探深度达到120m，分辨率与定位精度可达米级，基本满足工程需要。

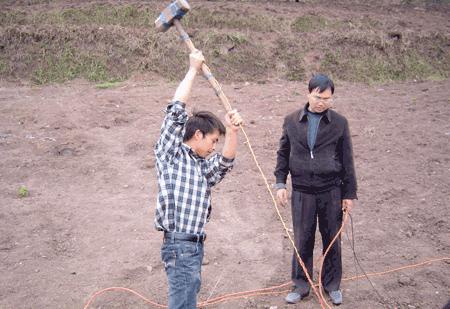

图3. 锤击震源

结果：
现场完成两条纵剖面和三条横剖面，预报结果详细描述为：
（1）两条纵剖面的勘测结果
左侧隧道P1-P2剖面图中显示存在三个低速层，产状顺坡倾斜，推测为煤层及采空区，该采空区与隧道相交的煤层位置在ZK108+728～ZK108+748里程，采空区在ZK108+748～ZK108+798，ZK108+798～ZK108+818里程。这一结论得到隧道开挖的证实，当隧道开挖到ZK108+758～ZK108+788段拱揭露煤渣、废弃枕木等，为采空塌陷区；开挖至ZK108+797～ZK108+800段掌子面范围内穿越采空区。
右侧隧道P5剖面图中显示里程YK108+818～YK108+858段隧道位置上方存在采空区、松动层，其中YZK108+818～YK108+838段隧道穿越煤层。隧道开挖中揭露YK108+818～YK108+858范围内发育中厚煤层，大角度超前钻探验证隧道上方存在采空区；YK108+814～YK108+818段开挖中发生冒，涌水量大。上述探测结果得到了开挖证实。

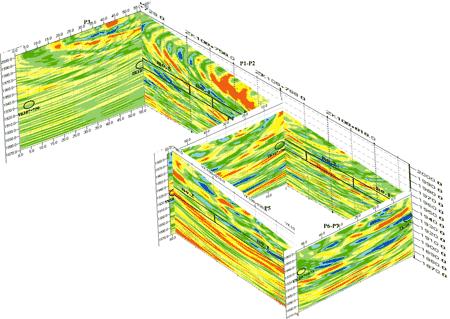

图4 处理结果
（2）三条横剖面勘探结果
P3为左侧横剖面，在山体最上方，偏移图像内未发现煤层与采空区。实际开挖施工中未受采空区影响，正常通过。
P4测线显示在YK108+798处隧道右斜上方，距隧道板约5米。实际开挖施工中YK108+814～YK108+818受到采空区影响，形成冒，涌水量大。探测结果基本准确。
P5测线显示在YK108+818～YK108+858段，隧道板上方存在既有采空区，其中YZK108+818～YK108+838段隧道穿越煤层软弱区。实际开挖施工中YK108+818～YK108+858段，掌子面范围内发育中厚层煤，大角度超前钻探验证拱上方存在采空区，预报基本准确。
P6-P7测线显示在ZK108+832处穿越采空区等软弱区域。实际开挖施工中ZK108+827～ZK108+832段，拱处见煤渣，结构局部失稳险形成冒，该段预报基本准确。
