工程概况
某大桥长605.86m，桥址地表为冲积的沙与卵石层，下伏为白云质灰岩及其风化层。12号桥基有岩溶发育，最大溶洞高达20m，埋深70m。为有效地对岩溶进行工程处理，需要详细地了解桥基30m×30m、深度100m范围内岩溶的空间形态，以及周围的岩溶与构造背景。

勘探结果
通过1m×1m的网格勘探，获得了桥基附近30m×30m×100m的三维波速结构。数据精度水平向点距1m，垂向点距0.5m。完成了1m间距的水平向，2m间距的垂直切片。清晰地展现了地层、岩溶与构造的空间形态和三维分布，得到了钻孔资料的验证。 勘探结果查明，桥基存在两层岩溶。第一层发育在灰岩的强风化层内，埋深在22m-35m，均为填充式岩溶。第二层发育在中风化岩中，埋深在50-70m，以未填充式溶洞为主，饱水。第二层岩溶是工程关心的主要对象。限于篇幅，这里仅展示其中3个垂直剖面与4个水平切片。图片中红色为高波速，蓝色为低波速。中风化灰岩的波速超过2600ms/s，水的波速为1450ms/s。将高波速背景中波速低于1600ms/s异常区解释为岩溶，其中大约包含20%灰岩骨架。 剖面1、2、3为顺桥向垂直剖面，剖面间距4m，有钻孔。图中钻孔位置上的白色线段为揭露的岩溶位置。

剖面1波速分布与岩溶形态

剖面1中，第二层岩溶埋深在55-65m，水平长度约15m。波速异常的位置与钻孔揭露的岩溶位置非常一致。

剖面2波速分布与岩溶形态

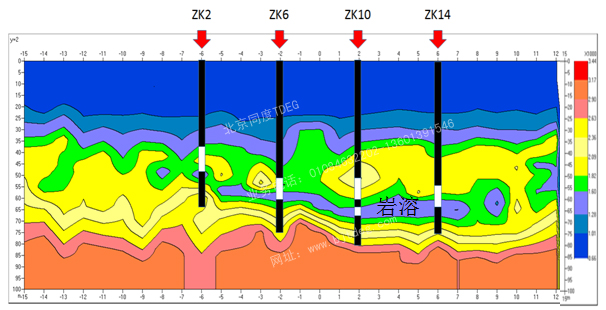

剖面2中第二层岩溶埋深在55-65m，断续分布，形态复杂，局部与风化层岩溶沟通，垂直岩溶裂隙带发育。与钻孔揭露的位置基本一致。

剖面3 波速分布与岩溶形态

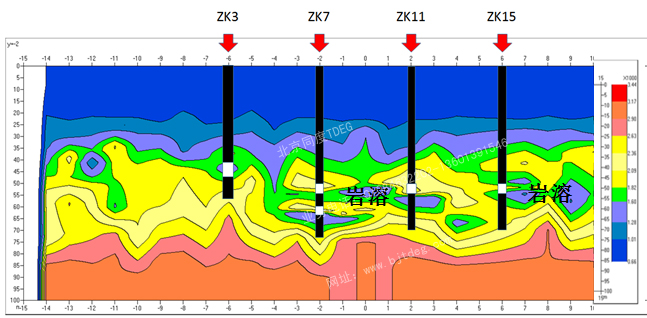

  剖面3中第二层岩溶分两支。右支硕大，埋深52-72m，长13m。左支规模较小，埋深浅，40-50m，长度约7m。

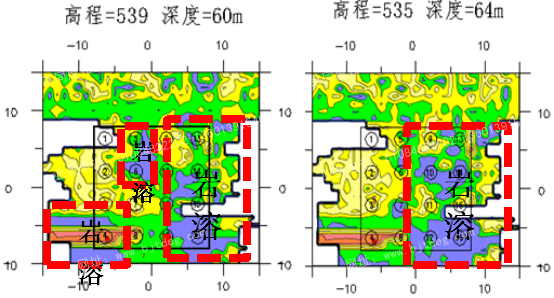

下图为深度53m、56m、60m与64m的四个水平切片图。边缘的白色区是由于场地条件的限制未能采到数据。图中蓝色区为波速低于1600ms/s的岩溶分布范围。从水平切片中可以看出，第二层岩溶分左右两支，左支小，占位面积约90平米，右支大，面积约180平米；左支浅右支深的特点。

4个深度波速的水平切片

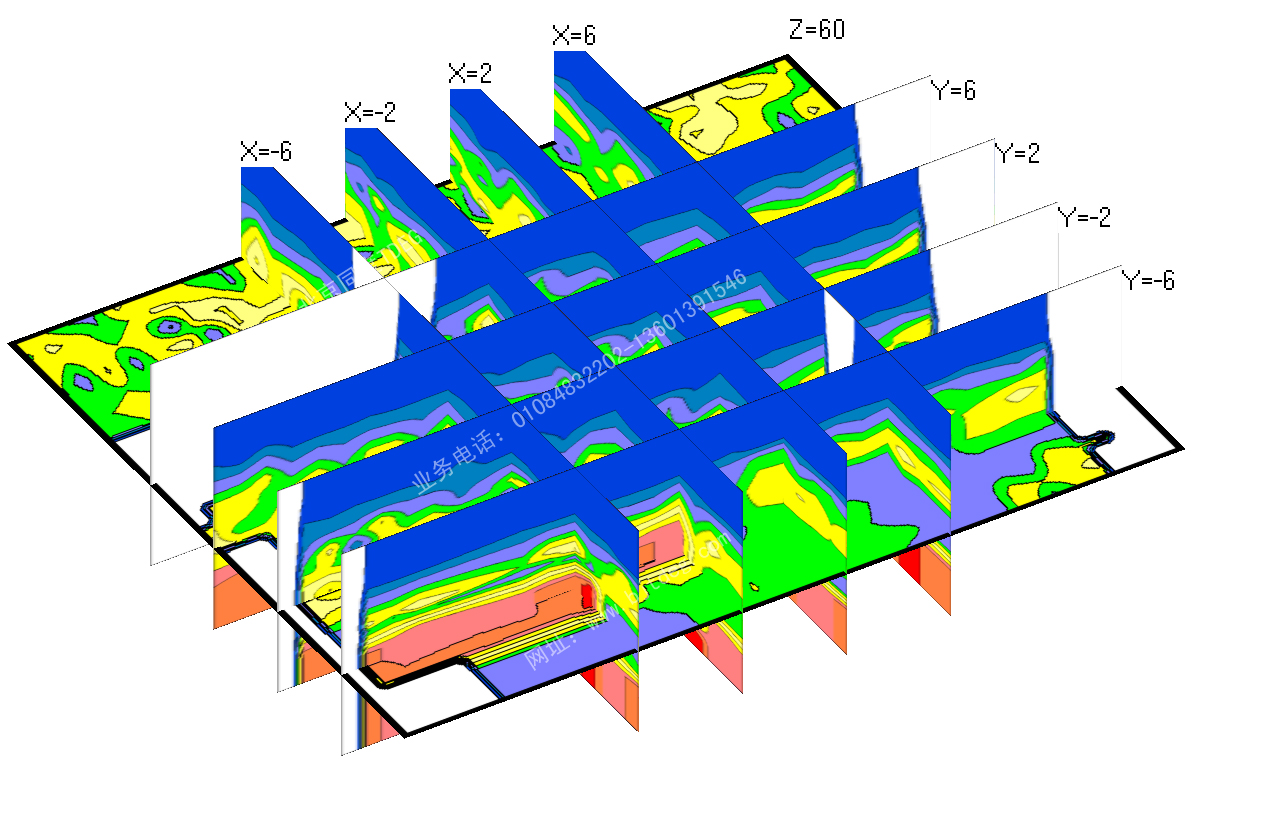

下图为垂直切片与水平切片组成的筛状图（视频），可全方位地地展现岩溶发育的空间形态。

岩溶形态的三维筛状显示（视频）
