工程概况

　　2014年2月16日下午15时许，北京朝阳区甜水园街与水碓子中街交叉路口附近发生路面塌陷。塌陷坑直径6m，深5m，造成交通中断。路面塌陷抢修中发现地下1.5m深处有自来水管爆裂，漏水不止。沿甜水园路地下正在施工地铁14号线。为探查引起坍塌的原因及影响范围，以坍塌区为中心，布置了两条测线。测线L1沿地铁走向，南北方向，长50m的测线；测线L2沿水碓子中街，方向东西，与地铁走向垂直，长130m。设计探测深度30m。 探测使用 RDscan道路扫描仪，配备16通道检波拖缆。坍塌现场及探测位置见下图。

　　图1 RDscan测线位置
探测主要结果

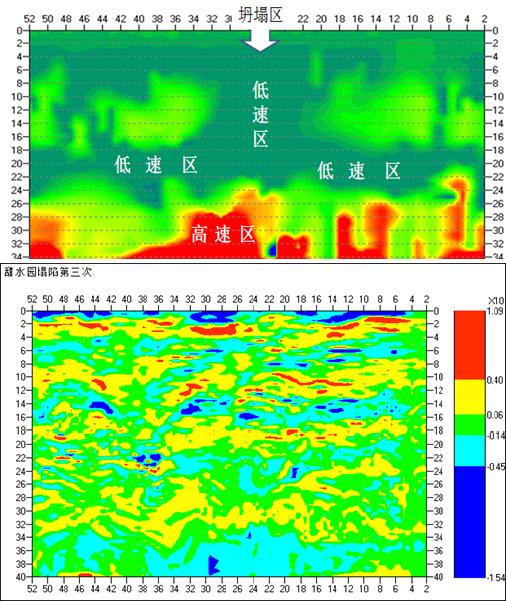

　　探测得到L1剖面的地质结构图像（上）和地层速度图像（下）示于图2。
　　地质结构图像中红色、黄色表示波速增高的界面，蓝色、深蓝色表示速度降低的界面。正常情况下随深度的增加地层的波速是增加的，即界面应以红黄色为主。
　　但是该剖面中蓝色、深蓝色界面分布较多，分布在深度6m、14m部位，说明其下存在低速区。在波速图像中这一特征表现得更为直观。在深度18-22m范围内有一个连续的低速层，地铁就开挖在该层中。在剖面中部的塌陷区，里程22-32m的地段，存在自上而下的低速异常区，与下部的低速层相通。说明地铁施工扰动引起自来水管开裂，自来水的渗漏，造成土体流失。形成了较大范围的土体松动与脱空，这是引起路面塌陷的主要原因。坍塌影响的范围直径达10m。建议对塌陷填充区外围2m范围进行注浆加固，以便消除隐患。

　　图2 探测结果
