探测目的
为与市政采集的钻孔资料比对,试验电动推拉电磁铁震源,在门头沟某村进行了RDscan探测。
探测工程布置
场地处于村庄内部,院内已有钻孔,在其附近布置三条测线(图1),L1,L2长度为20米,L3长度为15米。检波器串为32道,间距0.5米。

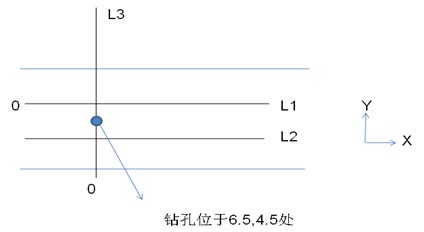

图1. 测线和剖面位置
图2. 现场探测照片
探测结果
纵观各剖面的探测结果,主要可以归纳为以下5点:
1). 三个剖面独立采集,独立处理,拼合时各个层面衔接良好。证实RDscan方法有效。
2). 根据地层速度图像,该处地基大致可分为三层,第一层(0~5米)波速大约在500~830m/s,第二层(5~12米)波速大约在830~1050m/s,第三层(12~30米)波速大约在1050~1250m/s。
3).在2-4米左右存在一个连续的低速带,推测为上下水管所埋设的位置。
图3 三维筛状成果图
