探测方法分析
某地已发生局部道路塌陷,现对整段路进行脱空区的排查,为后期处置提供科学依据。本次精细勘察主要查明指定区域内的道路脱空的位置和规模。该地区沿海,地层分为四层:
1、人工填土层:建筑垃圾等,松散,厚度0.50~2.50m。
2、第Ⅰ陆相层:粘土,底部呈流塑状态,厚度为0.70~2.70m。
3、第Ⅰ海相层:淤泥质粉质夹大量粉土薄层,流塑,厚度为3.30~6.60m。
4、第Ⅱ陆相层:河床~河漫滩相沉积主要由粉质粘土组成,软可塑,厚度为1.30~5.80m。
验证

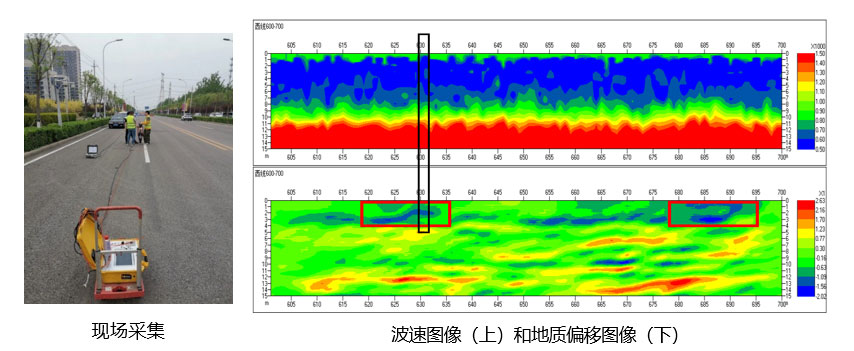

里程633m处(上图中黑框位置),此点位置在波速图像中低波速区接近地表,在偏移图像中有低阻抗界面。经验证,在此点下50cm处就挖到淤泥,验证成功.
