探测目的
北京某地位地铁隧道从地下转地上的地点有污水管线,为了解隧道出口段污水管附近是否存在松软、不稳定地层,以便进行加固处理进行了RDscan/SSP探测。
探测工程布置
沿隧道轴向,垂直于污水管线布置两条测线;沿污水管线,垂直隧道轴向布置两条测线。

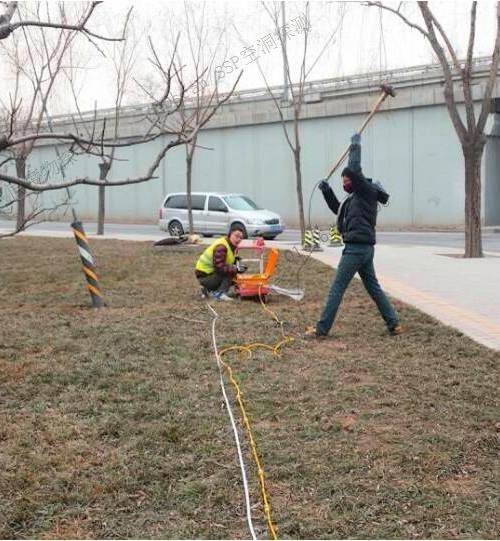

图1. 现场探测照片
探测结果
四条交叉剖面的地震勘探结果表明,测区内20m深度内地层为三层结构:
1. 表层2m,部分为路基层,波速为1100m/s,部分为回填土层,波速600-700m/s;
2. 中间层,厚6m,为亚粘土,波速800-900m/s;
3. 底层为砂卵石层,波速1100m/s。
勘探发现在隧道右线出口段、与污水管相交处,存在一个长5m、埋深2-7m的低速异常区,推断为松散地层,可能含水
,稳定性差,对隧道穿越不利,建议进行加固处理。

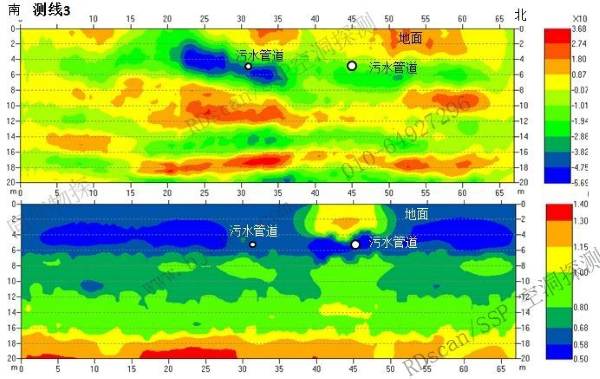

图3 以测线3为例上图是地质偏移成像成果图,下图是速度剖面图
