北京同度工程物探技术有限公司

TD-BWG波纹管注浆密实性检测仪

该产品采用声波散射技术,是国内最早进行波纹管注浆质量检测(预应力孔道压浆)的产品,当前为第四代。该产品能确定出波纹管注浆 不密实段的位置和大小,对波纹管的注浆质量进行评价。
广泛应用于各类预应力混凝土桥梁(在建预制梁、现浇梁、服役中的桥梁),适合所有材质的波纹管(塑料和金属),适合于任意长度的波纹管。同样适用于补浆效果的检验。
产品详细描述
1. TD-BWG主机 主要性能指标:
检测速度: 1米/分钟 采样率: 1微秒
频带宽度: 20Hz ~ 16KHz 采集通道数: 16

2. 波纹管检波器串   TD-BWG检波器串是专为提高检测效率而设计的,将检波器按照相同的道间距集成在数据线上,它有三项优势:
  ● 频带宽20Hz-16KHz,对高频信号记录丰富,结果分辨率高;
  ● 免粘贴,应用快捷;
  ● 接插件少,故障点少,可靠性高。

TD-BWG波纹管注浆密实检测软件   包括:编辑坐标系统、信号预处理(高切、低切、带通、带陷、增益、延时校正)、方向滤波、缺陷成像、已知结构剔除等功能。
检测结果包括:

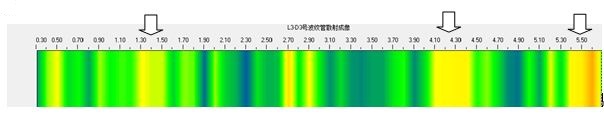

波纹管的注浆缺陷位置和缺陷长度。 下例中黄色部分为注浆缺陷。

TD-BWG产品的技术优势
理论科学性   TD-BWG相比于同类产品具有三大核心的技术优势:
  1). 不受波纹管材质和长度的限制;
  2). 从头到尾进行检测,每次布置16个检波器,联合所有记录成像,分辨率高,结果可靠;
  3). 图形化显示,结果直观,可以剔除已知结构的影响。

散射地震交流群散射地震交流群
工程案例

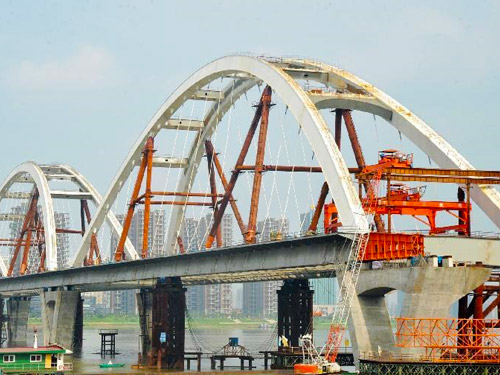

京沪高铁某段波纹管注浆质量检测 2014年7月,中铁大桥局应用TD-BWG仪器对怀疑有质量问题的部分服役铁路桥进行了波纹管主机密实性的检测。

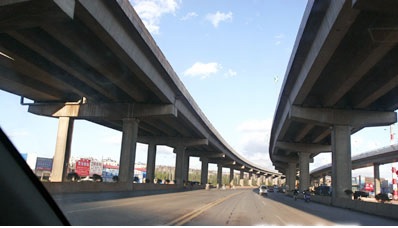

昆明市南二环高架桥检测及综合评估桥梁安全检测项目 2014年8月交通运输部公路科学研究所应用TD-BWG完成了昆明市南二环高架桥的波纹管注浆质量检测。
