工程概况
本次检测的目的是检测波纹管注浆密实性,为注浆工艺评价和质量控制提供依据;
方法与仪器:本次采用北京同度工程物探技术有限公司研发的波纹管缺陷散射追踪法(发明专利号:201110052444.6)进行检测,检测仪器是北京同度工程物探公司开发的声波散射波纹管检测仪,配备32通道,工作频率20Hz-16kHz的阻尼检波器。
本次现场检测工作从2011年9月28日至2011年10月7日,历时10天,对雷西高速4个合同段的12片梁进行了检测。
波纹管检测的桥梁名称、梁编号和检测内容见表1。其中,波纹管编号规则为在小桩号端面上按逆时针顺序编号,参见下图。

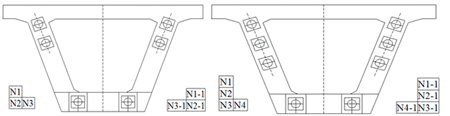

图2. 波纹管编号规则(小桩号端)
现场操作步骤:
(1)、根据设计图纸在梁板侧面标出波纹管位置;
(2)、在侧面沿波纹管位置布置检波器;
(3)、分别在测线两端激发。
检测结果说明:

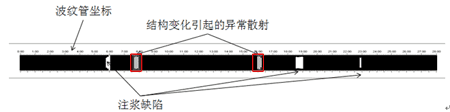

图3. 波纹管缺陷声波散射追踪结果图像
散射追踪结果以散射偏移图像表示,如图2.3所示。其中横向坐标为波纹管里程坐标,黑色部分表示波纹管密实,白色表示散射能量异常,为注浆缺陷。白色部分的横向宽度,表示缺陷的起止位置。白色部分的纵向高度,表示散射能量的大小,散射能量越大,缺陷越大。另外,灰色网格部分表示该异常散射是由天窗、中隔板等结构变化引起的,而不是缺陷。

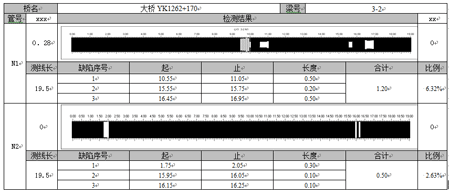

图4. 检测结果节选
