工程概况
2012年毕威高速赫章大桥在建箱梁为了解其腹板和板内波纹管注浆的密实性进行抽样检查；使用TD-BWG产品进行注浆质量检测。

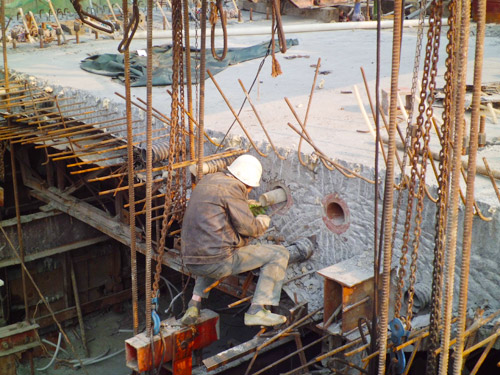

图1. 在建桥现场
检测方法
波纹管雷达扫描测线与BWG声波散射法测线重合，其测线沿波纹管走向布置长度共80米。测线位置图2。

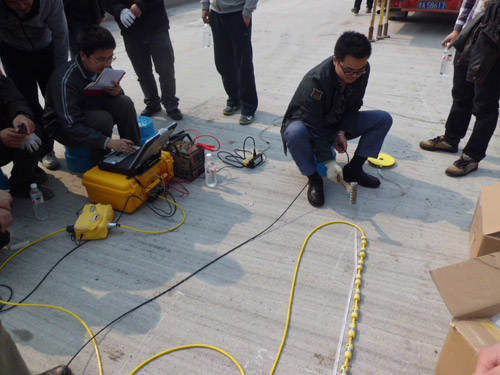

图2. 检测现场测线位置

检测结果说明：

TD-BWG声波散射和波纹管雷达检测完成后，得到检测结果（图3），图3上部为声波散射结果下部为雷达结果。两者有较好的对应关系。

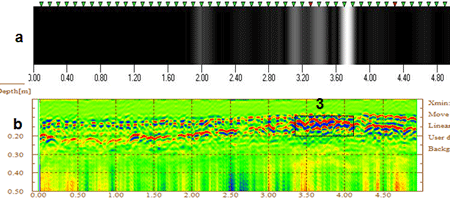

图3. TD-BWG声波散射和雷达检测结果

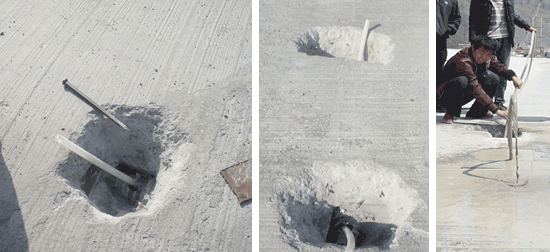

破检验证结果

按照检测结果的里程起始3.1处开孔，发现脱空，插管进去可以移动。 在3.8米处开孔可见插管另一端。
