上海大怡和鱼脊梁波纹管施工方案研究

工程概况
为了研究鱼脊梁的预应力孔道(波纹管)注浆工艺,特浇筑了一个1:1的鱼脊梁模型进行预应力孔道压浆密实性的检测。本次检测的目的是了解波纹管注浆密实性,为注浆工艺评价和质量控制提供依据。

鱼脊梁模型高20m,长100m,中间高两侧低。波纹管分东西两支,长各100m。波纹管直径14cm,内置31支钢索。东支波纹管采用;两端压浆法,西支采用一段压浆法。模型外观如下图。

波纹管压浆质量无损检测
图1. 2011年6月某1:1鱼脊梁波纹管破坏性试验现场



检测方法:

本次检测使用两种技术,地质雷达和声波散射追踪,两种技术综合使用,提高检测的可靠性。工程师们在用TD-BWG射线追踪法检测波纹管的注浆质量。
上海大怡和鱼脊梁波纹管施工方案研究

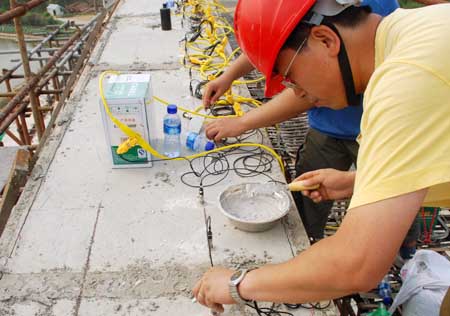

图2. 粘贴检波器

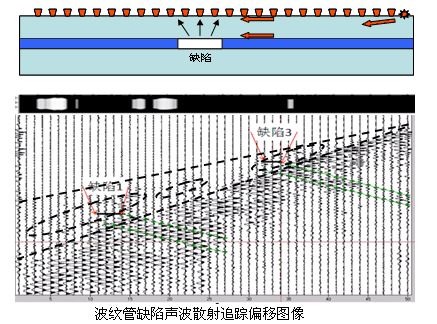

声波散射追踪解释原理如下:
1.  缺陷为介质中的密度与强度的异常分布,表现为波速变异;
2. 在外场波动激励下缺陷表现为被动震源,向周围发射散射声波。散射波最早出现在缺陷面;
3. 根据散射波走时、幅值和极性确定缺陷位置、形态和力学性质;

预应力管道压浆


预应力孔道压浆无损检测

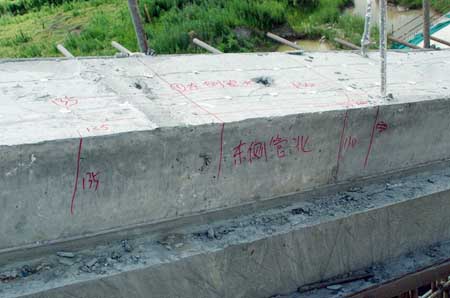

图3. 检测完成后在梁体上标记出认为注浆不饱满的部分



检测结果:

雷达检测两条测线,每条测线104.6m。测得东支波纹管缺陷12处,西支6处。东支缺陷总长度29.2m,占总长度的28.1%;西支缺陷总长度7.4,占总长度的7.4%,东支的缺陷明显多与西支。其中最严重的缺陷1处,在东支的7.5m--9.5m处,散射波强烈,推断为严重脱空区。其余19处为中等缺陷,散射较强,推断缺陷内充水。最长的缺陷超过3.4m,多数为2m左右。
声波检测得到东支波纹管缺陷13处,西支11处。东支缺陷总长度47.1m,占总长度的45.3%;
西支缺陷总长度28.7m,占总长度的27.6%。最长的缺陷3.4m,在东支6.4-9.8m处,与雷达检测位置一致。结果表明东支缺陷略多于西支。

两种检测结果的比较:两种检测方法的原理不同,检测的物理参量含义不同。雷达主要反映介质电磁参数的变化,对金属、水很敏感。对大空区较敏感,小空区不敏感。因衰减大,稍许偏离测线的空区可能测不到。声波对力学性质差异敏感,对空区特别是浅部空区特别灵敏。对于尺度较大,脱空严重的缺陷两者结果一致,对于体积较小的缺陷有一定的差异。两者相结合对于识别主要缺陷有利。


波纹管压浆质量无损检测

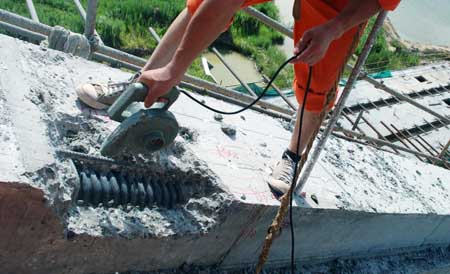

图4. 打开验证做了标记的部分



验证:

初步检测结果完成后,对检测结果进行了开凿验证,设计院、施工单位到场见证。首先对雷达检测认为最严重的东支d7缺陷(7.5m-9.5m)和声波检测的东支d11缺陷(6.4-9.8m)进行了开凿,发现波纹管脱空厚度超过6cm,空区长度超过3m,与检测结果一致。接着,又对雷达检测的d8、d9、d12和声波检测的d15进行开孔验证,发现波纹管有空洞,里面充满水,开孔后水向外流。开凿实况见附件照片。



预应力孔道压浆检测

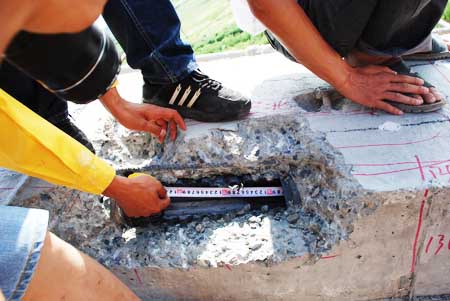

图5. 有的部分注浆不饱满,钢筋裸露


预应力孔道压浆检测

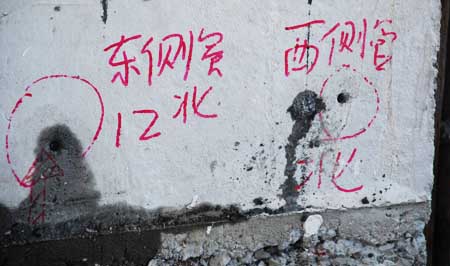

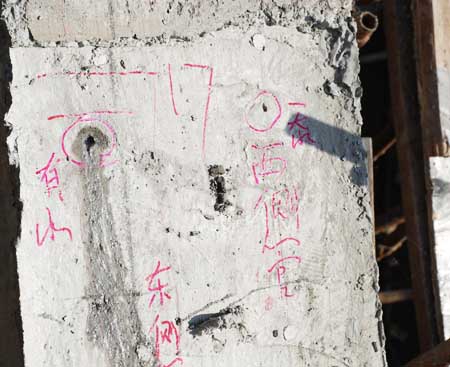

图6. 含水缺陷



预应力孔道压浆检测



通过对存水部分结构的分析,可以为改进压浆工艺提供参考意见。
