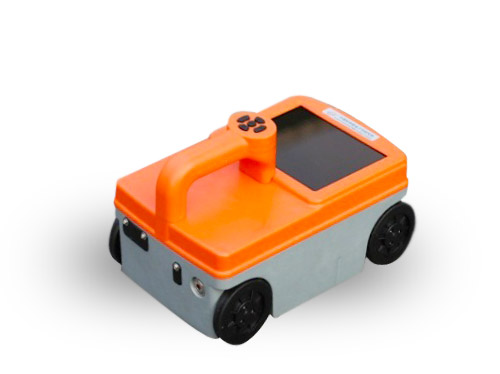

TD-波纹管雷达

首页>产品中心>波纹管雷达
是非金属波纹管注浆密实度的检测专用设备,还可以进行金属波纹管的定位。适用于非金属波纹管的预应力桥梁(在建预制梁、现浇梁、服役中的桥梁),适合任意长度的波纹管,可辅助开孔位置的选择,使其避开钢筋。亦可用于补浆效果的检验。
检测速度快,操作简单,结果直观,参数自动设置,非专业人士也可应用。
适合各种桥梁无损检测机构。
产品详细描述
1. 波纹管雷达 主要性能指标:
探测深度:

80cm, 50cm

检测速度: 10米/分钟
中心频率: 1.2GHz,1.6GHz 采样频率: 32GHz
水平定位精度: 1mm 显示屏 强光5.7"彩色屏,分辨率640×480
尺寸和重量: 24cm×16.5cm×14 cm,1.5KG 供电: 内置锂电池,工作时间约2小时
工作温度: -20到50摄氏度 工作湿度: 5-95%
2. 波纹管雷达处理软件   功能包括:分段增益控制;多个数据剖面对比分析;背景去除、零点矫正、频谱分析、滤波去噪、 偏移、自动层位识别等多种数据处理方式;文件信息编辑;数据剖面注释与说明;文件合并、拆分与剪切等多种编辑方式;数据剖面输出;波纹管的注浆缺陷位置和缺陷长度结果。
波纹管雷达的技术优势
  • 采用一体化设计,主机、天线和显示屏合为一体,单手操作,体积小,重量轻;
  • 专门为铁路、公路桥的波纹管检测而设计,带自学习功能,自动设置;

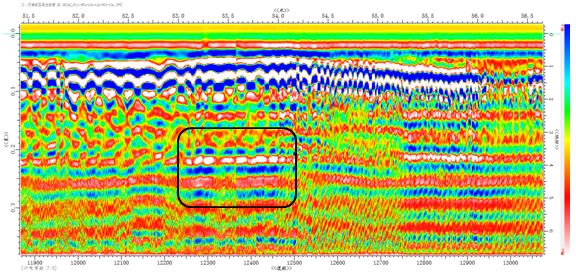

  • 实时显示二维扫描图像,支持录制和回放,在现场可以出结果;
  • 检测速度快,分辨率高。
