工程概况：
北方某煤矿埋深100m，为厚层褐煤。巷道宽5m，高3m，拟预报工作面前100m的地质情况。

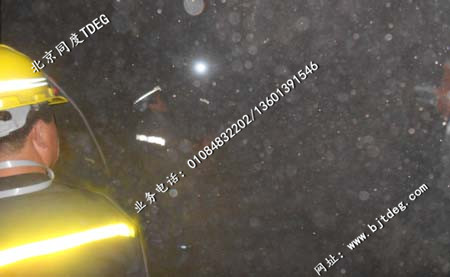

图1.TST煤矿灾害超前预报工程师准备下井。
图2. 井下打孔安装检波器。
预报结果：
预报结果显示在掌子面前方20m、58m两处煤层破碎，65-75m处存在断层，掘进中应特别注意防范。在图中这些不良地质的位置已用红蓝条纹进行了清晰的表示 。

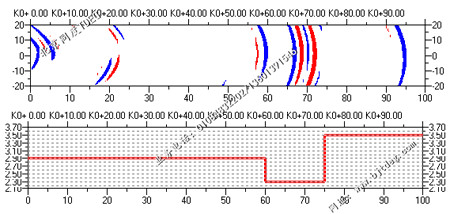

图3. 偏移成像和速度扫描图

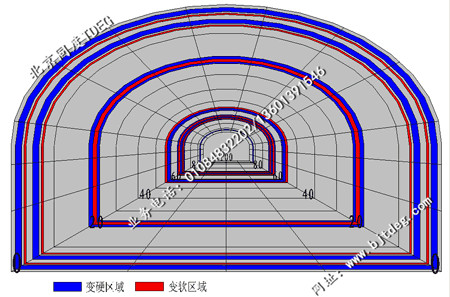

图4. 超前预报投影图
