探测结果:
本次观测共得到有效观测记录6炮72道,按上述流程处理后得到K16+775~K16+675段地质体偏移图像、围岩波速分布图、围岩波速曲线图如下:
图1 地质构造偏移成像

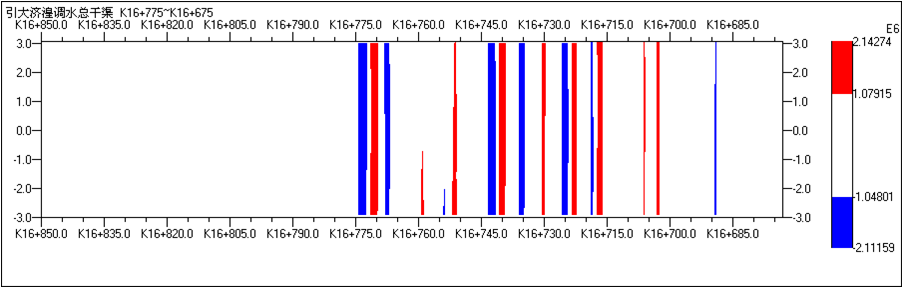

TST地质构造偏移成像图解释:横坐标为隧道里程,纵坐标为隧道横向距离。蓝色条纹表示岩体由硬变软的界面,红色表示由软变硬的界面,先蓝后红的组合表明存在断裂构造带。

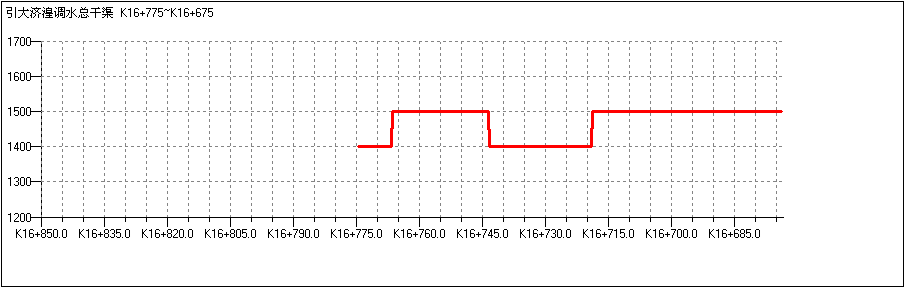

图2 速度曲线
利用上述成果图并结合地质资料分析得出以下预报结果:引xxxx调水总干渠引水隧洞出口K16+775~K16+675段地质情况共分为四段:
第1段:K16+775~K16+765
该段围岩波速较低,在构造偏移图像上呈明显的蓝红蓝组合带,分析该段围岩属于断层影响破碎带,岩体极不完整,属破碎~极破碎。围岩稳定性极差,且地下水较多,表现为普遍滴水或线状流水,有发生塌方或突泥导致TBM卡钻的可能。
第2段:K16+765~K16+745
该段围岩波速稍高,岩体完整性和围岩稳定性稍好,地下水表现为渗水或滴水。
第3段:K16+745~K16+715
该段围岩波速较低,在构造偏移图像上呈现较复杂的兰红条纹组合。分析该段岩体极破碎,围岩稳定性极差,地下水较多,表现为普遍滴水或线状流水。有发生塌方或突泥导致TBM卡钻的可能。
第4段:K16+715~K16+675
该段围岩波速稍高,岩体完整性较好,围岩稳定性稍好,地下水表现为渗水或滴水。
