工程概况：
2013年8月，随着井巷工程的不断揭露，原三维地震解释的构造与实际井巷揭露的构造差别较大，某采区七矿层皮带巷迎头及两侧构造发育，走向多变，为实现对前方地质构造及矿层赋存状态的认识，提前采取防范措施，决定对皮带巷迎头及两侧进行地震探测。
本项目采用方法为：1. TST地质灾害超前预报系统，2. SSP地震散射剖面系统，其特点是定位准确、分辨率高、可靠性好、图像直观，对构造特别敏感，便于工程应用。两种系统共用TST主机。标准配置为非防爆24道高精度主机。预报距离150m。预报结果提供地质构造偏移图像和煤岩波速图像，便于综合分析。（系统照片如下图）

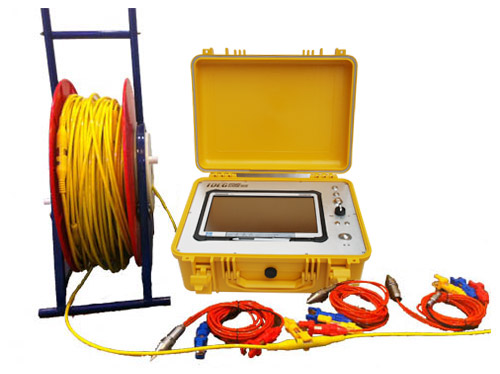

图1 TST仪器
探测结果：
1.迎头探测结果：
地质偏移图像中0-10m范围有蓝红线条组合，推断为小断裂；在55~85m范围内，红蓝条纹发育，但连续性差，波速略低为3500m/s，推测为岩性界面；125~135m范围内，反射信号强烈，界面连续，波速略有降低，为3500m/s，推测为煤岩破碎带；其他位置岩层完整，无明显不良构造。建议对构造破碎部位采取防塌、防水措施。

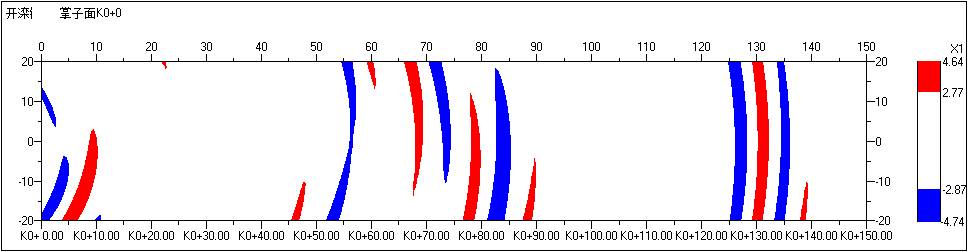

图2 地质构造偏移图像

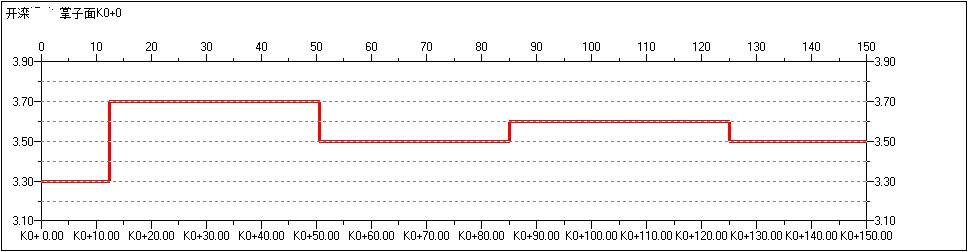

图3 速度分布图像

2.两侧探测结果：
左侧剖面图像内共发现7条断裂和岩性界面, 编号 F1-F7，其中F1-F2规模较大，推断为断裂。这2条断裂将探测区分成4块具有不同地层特点的区域，它们对煤矿采区的地质结构有控制作用。F3-F7规模较小，推断为次级小断层或岩性界面。F6、F7断裂虽然长度不大，但是差异很大，值得重视。
右侧剖面内发现6条界面和断裂，标号 F14-F19，其中F14-F16推断为断裂，它们将探测区分成4块，但这4块的差异没有左侧剖面的差异大。F17-F19推断为次级断裂或岩性界面。

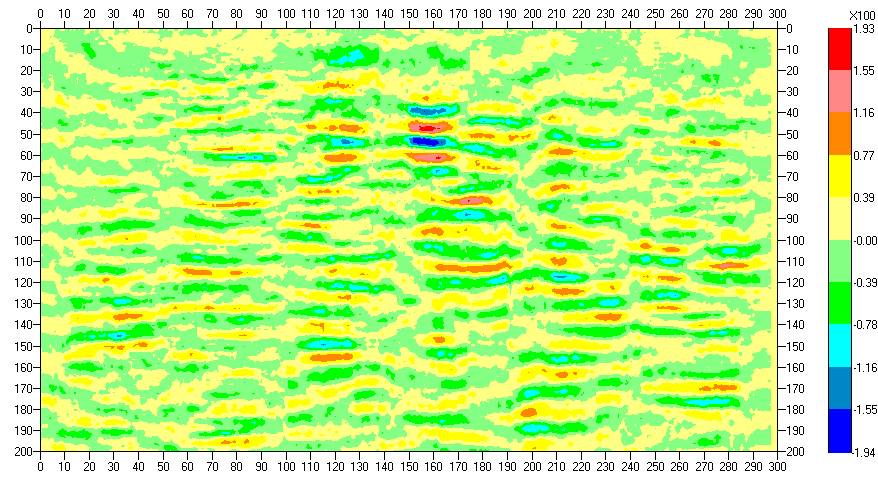

图4 左侧300m偏移剖面（水平滤波前）

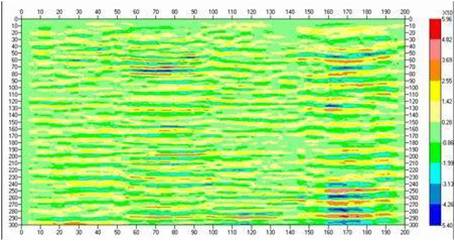

图5 右侧200m偏移图像（水平滤波前）
