沪昆高铁贵州段岩溶地区超前探测
2010年用于沪昆高铁贵州段,60km,隧道均位于岩溶分布广泛的云贵地区,近1/3隧道属于一级风险隧道。因为岩溶的形态复杂,界面极不规则,对地震波难以形成有效的反射,主要以散射形式为主,信号较弱,干扰大,难以预报,所以岩溶的预报一直是超前预报领域里的难点。实践证明TST能有效的进行岩溶和采空区的预报。
按TST数据处理流程处理后得到大独山隧道1#横洞H1D1K0+808掌子面前方150m内的地质体围岩波速曲线图、偏移图像如图5:

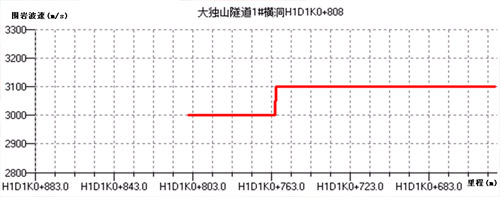

图5 大独山隧道1#横洞速度曲线 (Velocity curve of the entrance of Dadushan Tunnel)
使用前方回波地震数据和分析得到的速度分布,进行深度偏移成像,得到如图6 所示的TST 构造深度偏移成像,它反映了掌子面前方的地质构造特征。
注:图中黑色小框为检波器孔和爆破孔布置点(Black box is receiver and shot points)

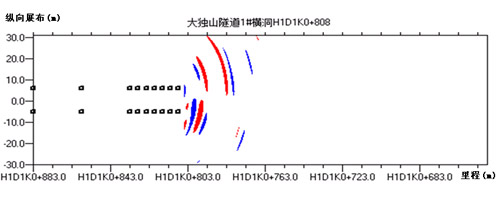

图6 大独山隧道1#横洞地质构造偏移成像(Migration image of the entrance of Dadushan Tunnel)
对比图5、图6,结合掌子面开挖情况和地质资料综合分析,得到如下结论:在H1D1K0+808~H1D1K0+760附近围岩稳定性和完整性较差,岩溶裂隙较发育,岩体较破碎,有水,在隧道中轴线右侧,疑存在充填型岩溶裂隙;在H1D1K0+760~H1D1K0+658段围岩稳定性和完整性好
,裂隙稍发育。
