探测目的:
本次勘探的目的是为了查清12号桥基30m×30m、深度100m范围内岩溶的三维结构,查清桥基深部及周围岩溶的发育特征及构造背景,为桥基岩溶处置提供科学依据。

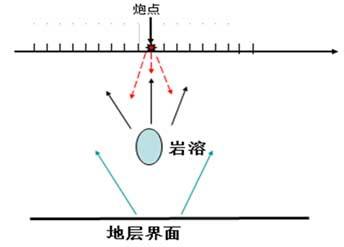

图1 SSP高分辨率地震散射方法示意图
技术特点:
地震散射是在地震反射基础上发展起来的新技术,它以非均匀地质模型为基础,通过地质界面和波速分布来展现地质结构的非均匀特征。当地震波入射到非均匀地质介质内部时,在波阻抗差异界面会产生散射波,波阻抗差异越大、差异体积越大,散射波越强。地震散射勘探通过向地下发射地震波,并接收地震散射波,来确定地下异常体的位置及其波速分布,实现对地质结构的精细成像。地震散射技术具有分辨率高,可靠性好,图像直观,施工效率高等特点。
本次勘查以查清岩溶分布为重点,白云质灰岩具有高波速的特点,岩溶为低波速异常体,无论是充填的还是未充填的,都表现为低速。岩溶波速反差大,散射波强,易于识别,这为采用地震散射法勘查岩溶提供了坚实的物理基础。

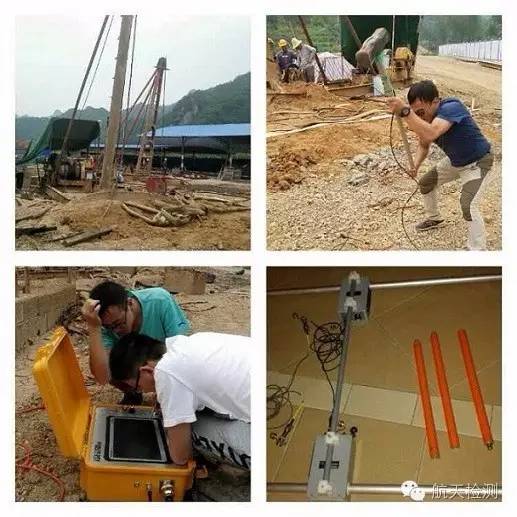

图2 岩溶探测现场工作照片
探测结果:
本次勘探的目的是为了查清12号桥基30m×30m、深度100m范围内岩溶的三维结构,查清桥基深部及周围岩溶的发育特征及构造背景,为桥基岩溶处置提供科学依据。

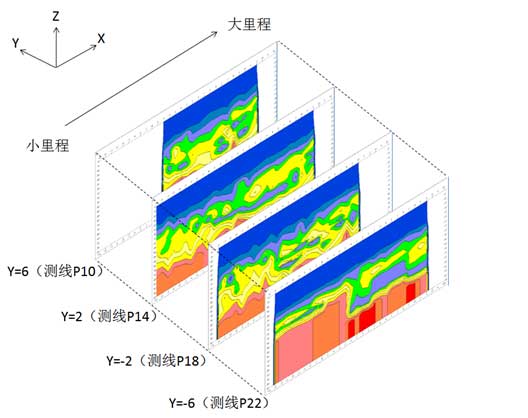

图3 顺桥向垂向速度切片筛状图
图4 水平切片筛状图

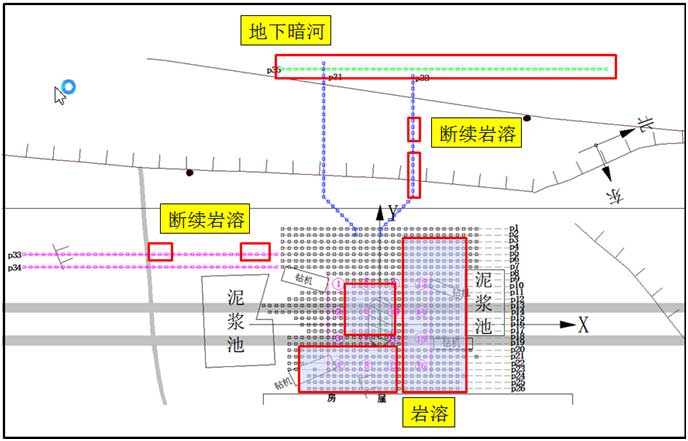

图5 岩溶平面分布图
本次桥基岩溶勘探采用地震散射新技术,对以桥基为中心的30m×30m面积、深度100m范围进行了网度1m×1m的详细勘探,获得了测区的三维波速数据结构。查清了地层与岩溶分布的形态;对桥基外围50m范围,布置了5条剖面,查清了外围岩溶发育的规模、特点以及构造背景。为桥基岩溶的处置提供了科学依据。主要结论如下:
