混凝土连续梁缺陷检查-支座强度密实度检测
工程概况
为确保汛期铁路桥梁设施安全优质和性能优良,2015年7月,中国铁路总公司下达了《关于全面开展混凝土连续梁缺陷检查的通知》,要求对各大区域混凝土连续梁及其支座进行全面检查。本铁路桥梁位于山东,应用桥梁CT技术进行检测。本次共检测8块垫石,设计强度均为C50,尺寸有2种:2.8m * 1.88m , 2.2m * 1.68m
图1 混凝土支座桥梁CT检测的检波器串布置
测线布置
沿墩柱垫石四周检波器点与激发点,形成闭合观测面。激发点间距10cm,接收点间距10cm。现场操作空间非常局促,检测时应用同度专利产品检波器串进行(实用新型专利:201220443600.1),大大提高检测效率。检测现场如下图所示。
图2 混凝土支座桥梁CT检测的检波器串布置

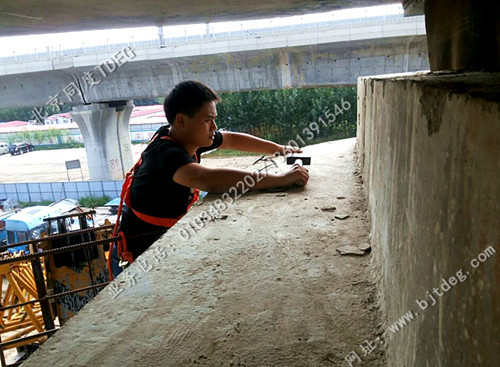

图3 连续梁混凝土支座桥梁CT检测激发
检测结果
1). 被检测的645号支座平均波速为3919,达到C50平均波速要求;波速离散度为13.35%,未达到合格标准;强度达到C50以上的面积占66.67%,未达到合格标准;最大低强度区0.28平方米。
离散度和合格面积2个指标均未达到合格标准,因此结论为不合格。
图4 CT速度分布云图
2). 被检测的644号支座平均波速为3776,达到C50平均波速要求;波速离散度为13.61%,略超过合格标准;强度达到C50以上的面积占59.16%,未达到合格标准。最大低强度区尺度为0.185 平方米,达到合格标准。离散度和合格面积2个指标未达到合格标准,因此结论为不合格。
图5 CT速度分布云图
