CT法与回弹法检测方法对比
工程概况
自2010年9月11日起到2010年12月11日,历时三个月,分两个阶段,应用桥梁CT方法对承秦高速承德段23个合同段的260片梁腹板进行了浇注均匀性质量检测。在检测过程中同时使用桥梁CT方法和传统的回弹法,然后取芯在压力机上进行验证,得到的结果是桥梁CT的方法较标定后的回弹法准确。检测结果也为施工工艺的改进、施工质量的提高提出了好的建议。以下是实际检测中三个典型的实例。
典型实例一:19-5号腹板
1). 回弹法的强度结果为36.9Mpa,未达到C50的标准。
2). 桥梁CT法:如图7的腹板CT图,绝大多数区域为黄色和红色,波速在4.0-5.0km/s范围内,强度达到C50的设计要求,但在据承德端处有0.5X1.5平方米区域为绿色去,波速在3.0-4.0km/s范围,强度低于C50。

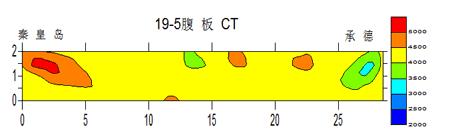

图1 21标19-5腹板CT(俯视图)
3). 取芯在压力机上的测试结果为达到C50标准。
典型实例二:17-8号腹板
1). 回弹法的强度结果为36.6Mpa,未达到C50的标准。
2). 桥梁CT法:如图8的腹板CT图,该梁板绝大多数区域为黄色,波速在4.0km/s以上,强度基本达到C50的设计要求,且均匀性较好。
图2 21标17-8腹板CT(俯视图)
3). 取芯在压力机上的测试结果为达到C50标准。
典型实例三:19-8号腹板
1). 回弹法的强度结果为35.5Mpa,未达到C50的标准。
2). 桥梁CT法:如图9的腹板CT图,绝大部分区域为绿色,波速在3.5-4.0km/s范围,强度低于C50的设计要求。在承德端(如图左下角处)有1.3X2.5平方米区域和距承德端6米处有1.5 X2.5平方米区域为蓝色区,波速介于2.5-3.5km/s范围,强度低于C40。
图3 21标19-8腹板CT(俯视图)
3). 取芯在压力机上的测试结果为达到C40标准,未达到C50的标准。
结论
从以上对典型实例的分析可以得到如下结论:
1. 桥梁CT方法有利于了解混凝土构件的强度分布全貌,结果直观 从检测结果图上可以看出,桥梁CT方法能够很好的将梁板混凝土浇注均匀性通过色谱图清晰、准确地展示出来,混凝土强度一目了然,出现问题的部位与好的部分颜色形成鲜明对比,从而容易得到缺陷的位置、范围和程度。从承秦高速实际检测结果可以看出,大部分缺陷基本都分布在梁板两端,根据施工过程分析,引起这种现象的可能是由于振捣不到位,而从现场了解也正是由于此种原因。通过对结果及原因的分析,笔者对施工方提出了施工意见并得到了良好的效果。
2. 取芯结果证实桥梁CT的检测方法的结果准确可靠。
3. 能够一次性对整片梁板进行质量检测,除能反映混凝土强度的相对关系外,对混凝土浇筑的均匀性、密实度反映也比较敏感。
4. 对缺陷的位置、大小及程度检测精度高,定位准,能为下一步治理提供科学依据。
