码头位于湄洲湾电厂内,有两根基桩因船舶撞击而遭受损伤。发现盖梁与基桩结合部位发生明显开裂,但不清楚水面以下是否也发生了损伤。为了对码头基桩进行加固,采用截面CT技术了解破损部位的损伤程度,采用PST技术对基桩水下的损伤部位进行检测。
图1 码头基桩损伤与截面CT检测位置
PST检测了4棵基桩,发现1#基桩在水下9m与14m处存在两处撞击损伤,2#基桩水下21-26m处存在一组处损伤,见图15。
在盖梁下方1.3m、开裂面下方0.3m处,进行了截面CT检测,截面积0.6mx0.6m。检测结果示于波速图像中,见图16a所示。从该图像中可以清楚地看到,检测截面的波速总体偏低,分布不均,变化在2600-4000m/s范围内,混凝土的强度不高。对损伤裂纹的提取结果示于图16b,图像中存在两组密集的平行裂纹,说明混凝土的微观结构已经遭受了严重破坏,受到撞击的严重影响,亦应包含在加固处理的范围内。

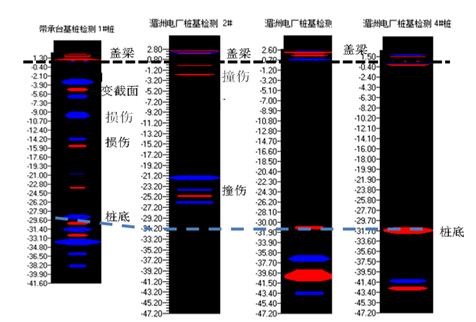

图2 码头基桩检测结果

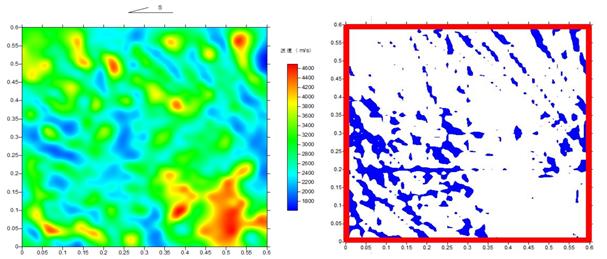

图3 2#桩截面波速CT图像和损伤裂纹分布图
