桥梁位于贵阳市北京东路，检测对象包括左转与调头匝道，箱梁结构。桥面宽度10m，设计荷载为公路I级。

　　图1 调头匝道桥

　　图2 左转匝道桥

　　检测匝道桥箱梁左右腹板，了解混凝土质量，用于校验承载力。检测得到混凝土的波速分布图像，根据CT图像的平均波速评价混凝土的品质，平均波速达到4150m/s时为达到C50的设计标准。根据波速的离散度评价混凝土的均匀性，离散度小于10%时混凝土为均匀。下图为典型的波速CT图像及其两个匝道桥的评价结果。

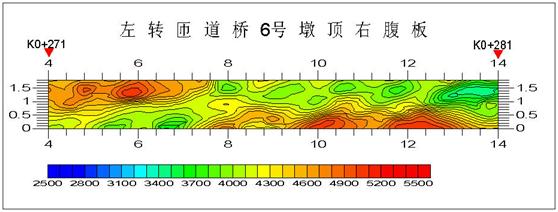

　　图3 腹板波速CT图像

　　图4 混凝土波速分布直方图

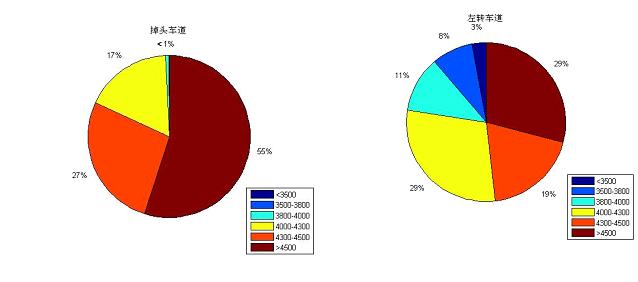

　　图5 调头匝道桥和左转弯匝道桥混凝土强度分布
