工程背景
大坝维修防渗处理中实验注浆方案,进行实时CT检测,时间在2022年8月。
实验采用北京同度的CBRD双通道跨孔雷达,同时记录发射信号和接收信号。利用发射信号对接收信号进行归一化,消除发射功率变化和走时系统误差的影响。CBRD同时完成波速CT和衰减CT成像,分辨率0.5m。

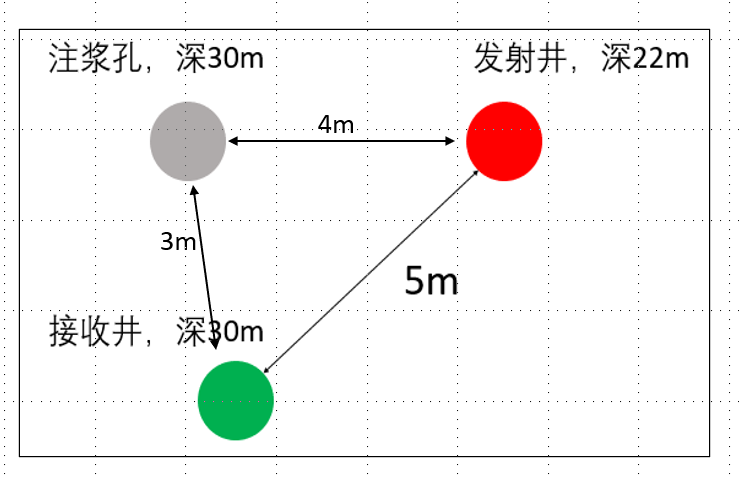

探测现场
勘探结果
------------------------------------------------------------------------------------------------------------------------
以-21m注浆的检测结果为例:

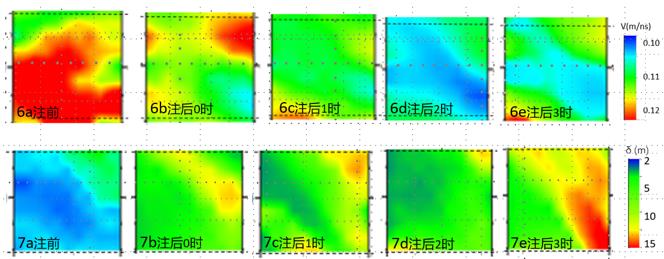

根据注浆前的检测结,在-21m深度上波速是偏高的红色(图6a).注完浆后波速开始减低(图6b),波速降到最低的时间是在之后的2个小时(图6d),其后第3小时波速回升(图6e);衰减图像中注浆前呈蓝色,强衰减(图7a),趋肤深度2-4m;注完浆后衰减变弱,呈黄绿色(图7b),到之后的3小时衰减减弱到最低值,趋肤深度10-15m,呈红色(图7e)。
