贵州某建设场地跨孔CT(电磁波CT和地震波CT)



工程背景
贵阳某重点工程项目,用地震波跨孔CT\跨孔雷达对该场地同时进行探测。

弹性波CT
探测现场



勘探结果

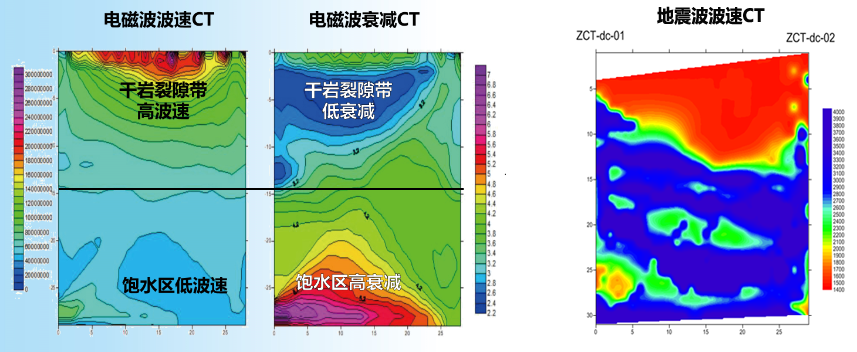

同一孔位跨孔雷达(电磁波CT)成果和地震CT成果

采集方案:A、B井深均29米;井间距28米。

排列1)A井为发射井,B井为接收井,点距1m;

排列2)地表发射时,分别A井、B井接收,点距2m;

------------------------------------------------------------------------------------------------------------------------





相同钻孔的电磁波CT图像和地震波速CT图像。 其中地震波CT图中浅部红色为低波速区,岩芯破碎,裂隙发育,不含水;15m以下波速增高,岩芯破碎,含水。这些特点与电磁波CT反应的地质结构特点是一致的。相比之下,电磁波CT的层次更为细致。

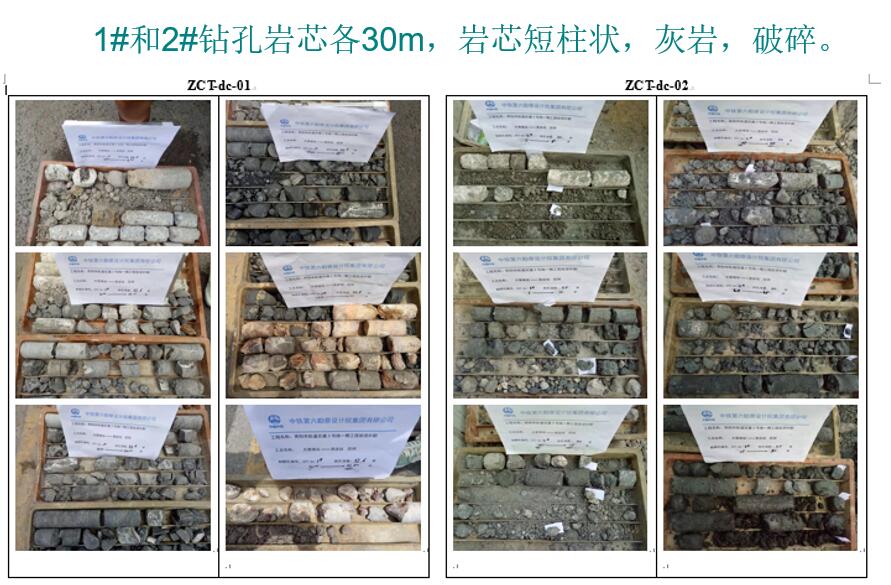

钻孔资料:

电磁波CT
