工程概况:
某桥墩由于边坡的坍塌,被剪切受伤,地面可见钢筋外露。用PST法了解地下隐伏部分的埋深情况。同时对桩体其他部分是否受损进行检测评价。

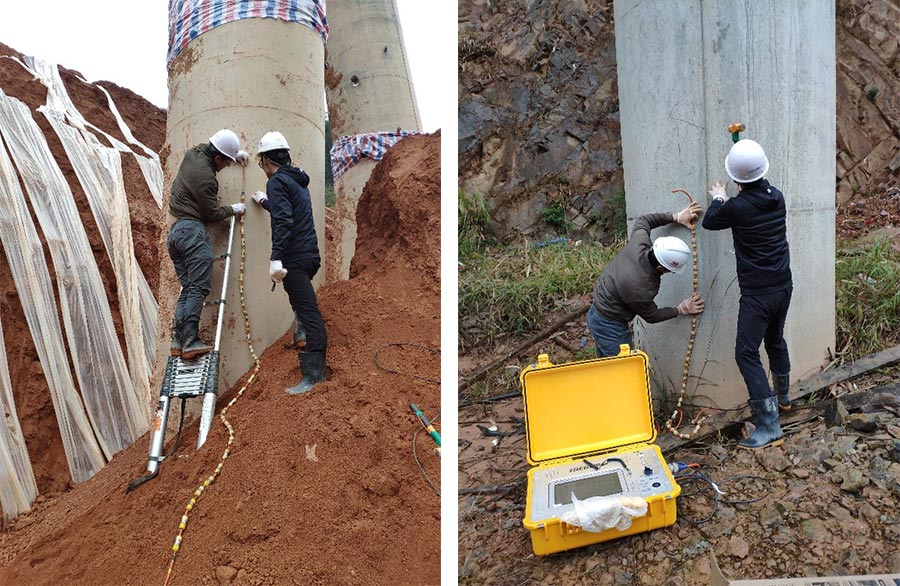

现场采集照片
针对一个桩做的三个PST偏移图像结果如下:

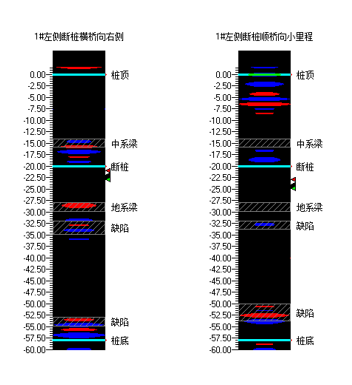

1#桥墩左墩检测结果(两个PST测线)
可得到如下结论:
结合设计资料及计算结果得到如下结论:
1、32-35米,此处为先蓝色条纹,波阻抗变小、刚度下降的界面。推断32-35米处为桩身开裂。
2、52-55米处接近桩底,反射条纹较多,且条纹为先红色条纹是基岩的反应。
