工程概况：

　　某段公路建设时期的设计规范是85版规范，随着经济的发展，车辆荷载和车流量不是当时可以比拟的，有些桩基在长期的运营中出现问题。用PST方法检测桩身完整性和桩长，用CT法检测混凝土强度。

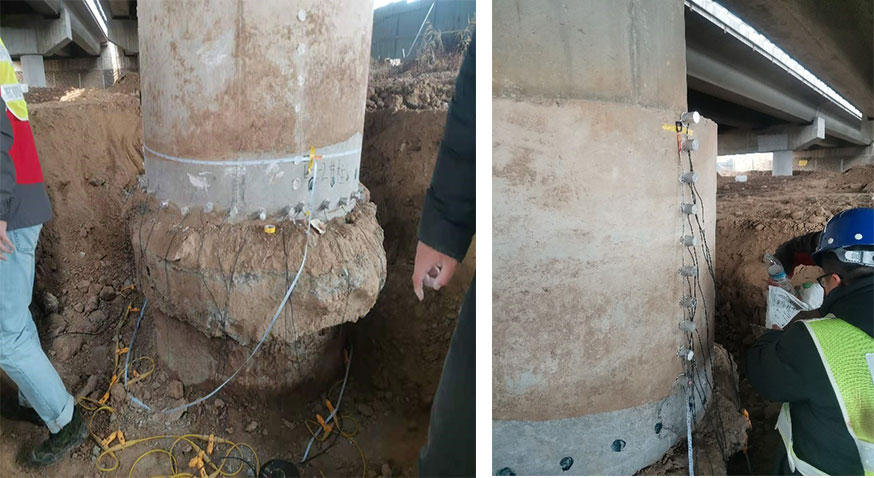

现场采集照片

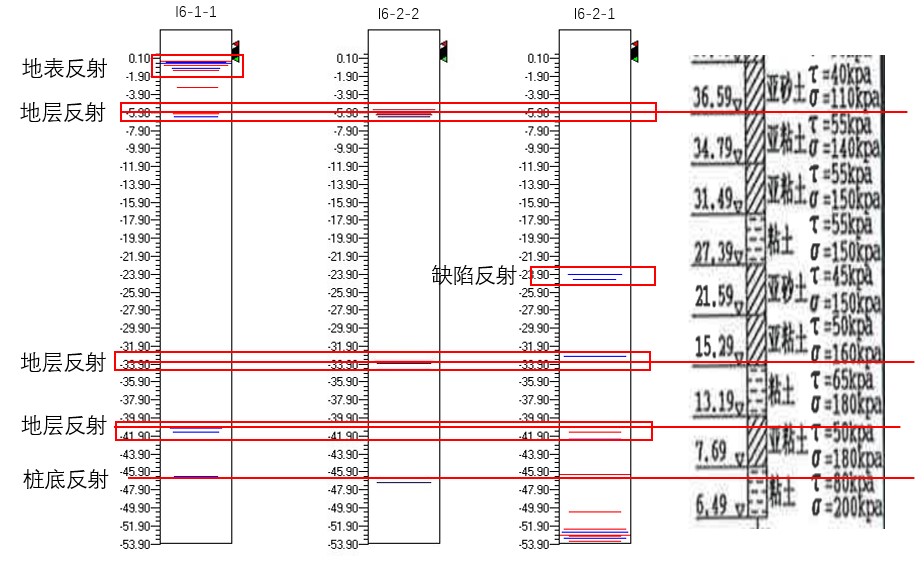

针对一个桩做的三个PST偏移图像结果如下：

16号桩（左图为计算结果，右图为地层钻孔资料）

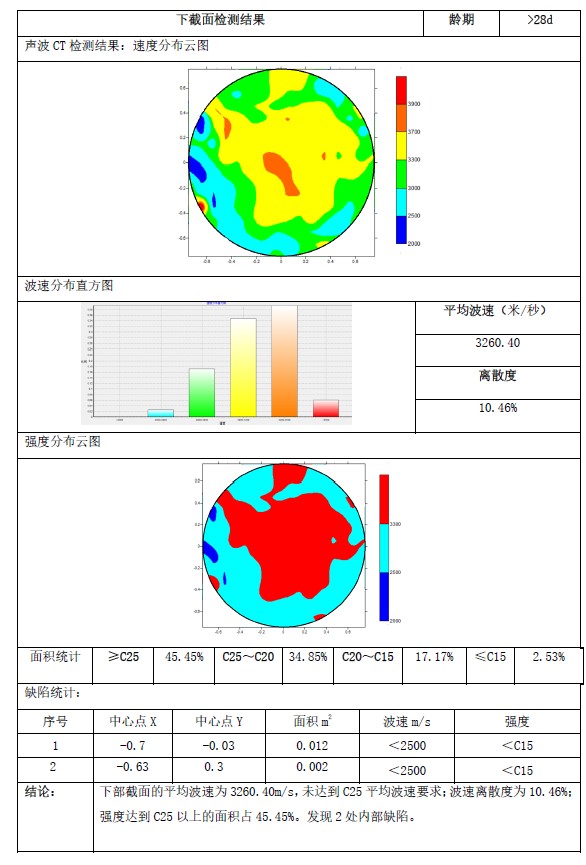

墩柱结合处混凝土密实性检测结果

可得到如下结论：
结合设计资料及计算结果得到如下结论：
1． 桩长46.5m；
2． 在-23.9米处一个侧面有缺陷反射，推测为较小的桩身缺陷；需要进一步核实。
