风电基础二次灌浆部位混凝土密实性检测
测线布置

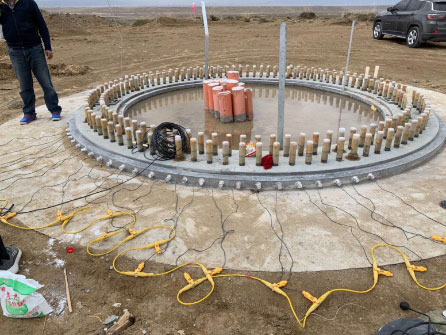

现场采集
以螺栓对应位置作为接收点和敲击点,每次只布置四分之一区域,先外侧接收,内测敲击;再内测接收 ,外侧敲击。整个圆环区域共布置八条侧线,保证射线密度和正交性符合声波CT的要求,最后有程序统一成像。

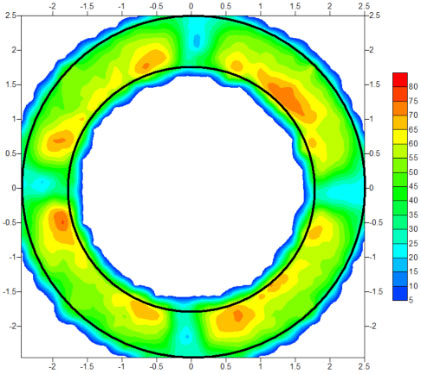

射线密度图

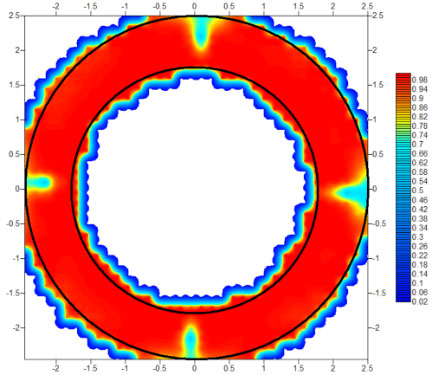

射线正交性图
检测成果展示

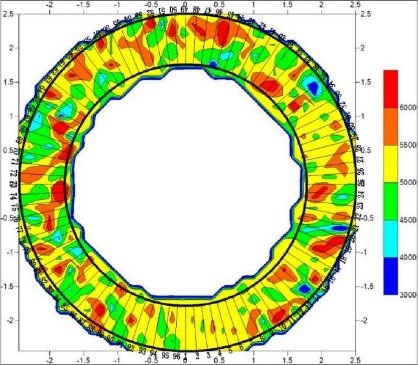

检测成果图

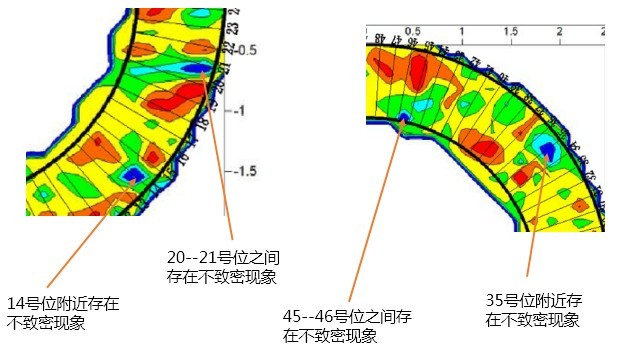

最终检测结果,既可以整体成像,也可以单独每四分之一成像。结果可以对应螺栓位置将图像等分,便于确定缺陷位置。红色代表波速高,混凝土强度高,密实性好;蓝色代表波速低,表明此处混凝土不密实。
