北京同度工程物探技术有限公司

LNG罐基础混凝土内部密实性检测

探测方法分析

探测对象混凝土构件尺寸较大,结构形态多变,要求的分辨率高,探测深度大, 常规的地质雷达、超声回弹和冲击回波法等方法都难于满足上述要求,特选用Cscan声波散射法。


检测现场

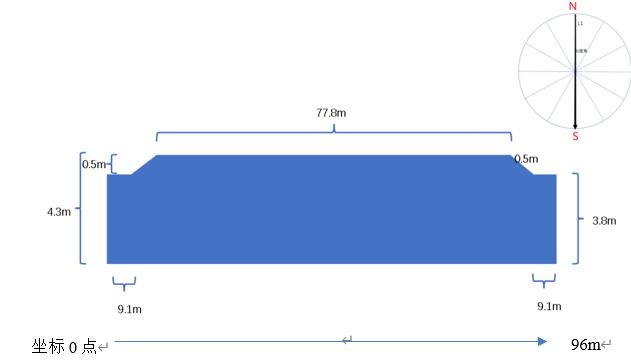

测布线

声波会在波阻抗差异界面形成反射,这是反应介质分层特性最直接的指标,是物探解释的主要依据。风机基础中完整致密混凝土是高波速介质,松散混凝土的波速会降低,在松散混凝土与完整混凝土之间波阻抗差异较大,会形成强反射界面,这是地震散射勘探的物理基础。通过定位风机基础底部反射,定位其上混凝土内部松散区的反射界面位置。

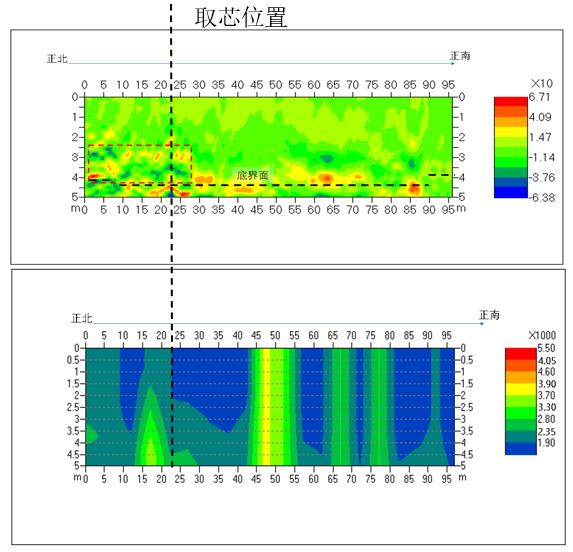

NS测线Cscan成果如下,给出离析位置和波速/强度分布。

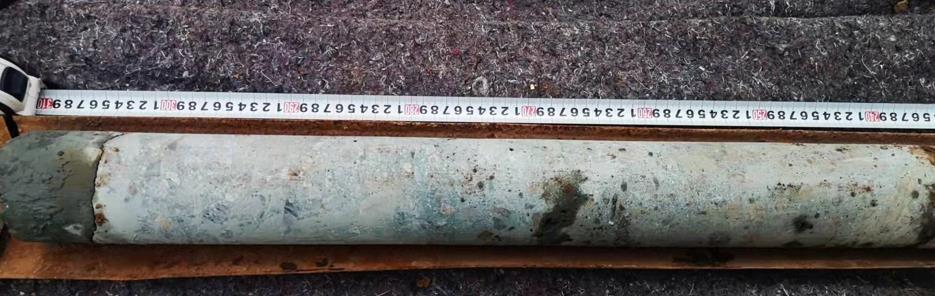

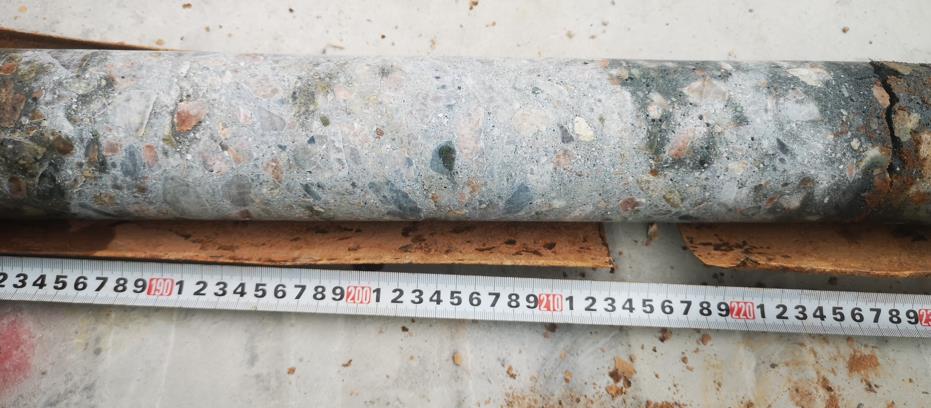

取芯验证成果证实了Cscan的客观性。
