工程概况　　

某海底隧道应用盾构机挖掘，需查清地层分布与基岩面埋深，特别是残余风化孤石的分布。地震剖面位于珠海海域，海水较浅，海底贝壳厚度大，应用空气压缩震源，二次波干扰大。常规的资料处理方法无法得到有效结果。

图1 场地典型照片

地震测线长200米，气枪作为震源。
勘探目的查清地层分布与基岩面埋深，特别是残余风化孤石的分布。

资料分析技术原理
资料处理应用SSP地震散射成像技术，开发出滤除二次波的软件功能。 在地震偏移剖面和纵波速度剖面内。地震偏移图像是对反射系数即散射强度成像，反应地层波阻抗的差异，是空间域的图像，横坐标是里程，纵坐标是深度。图内红色表示波阻抗升高的界面，蓝色为波阻抗降低的界面。波速图像反应纵波速度的分布，高速用红黄色，低速用蓝绿色。海水的波速1450m/s，淤泥的波速1500-1600，粘土与砂的速度在1600-2000 。 全风化2000以上、强风化2200以上、基岩3000以上。

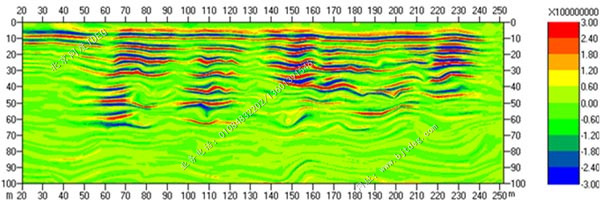

图2 海底孤石地震偏移剖面

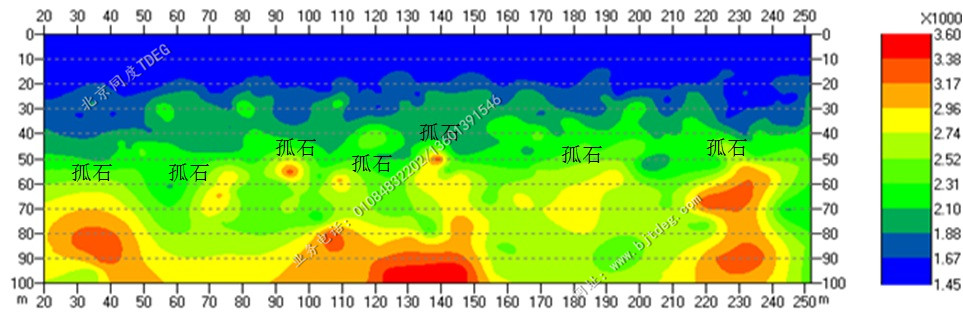

图3 海底孤石地震波速剖面

勘探结果
此次勘探深度为100m。地震偏移图像和波速分布剖面显示： - 测区水深6m左右，10m、20m、30m深度上存在连续性较好的沉积地层界面。
- 20m以内上地层松软，以淤泥为主，波速较低，在1450-1700m/s范围。
- 20-30m深度范围波速1700-1900，细砂为主，30-40m深度范围，波速升高，在1900-2000m/s范围，推测以粘土、粗砂残积物为主。
- 40m左右开始进入全风化层，波速大于2000m/s，其中留有大量不完全风化的球状与柱状孤立体。这些孤立体的波速高于2500m/s，已标识在速度图中。强风化层较厚，波速在2200-2500m/s，横向变化大。
- 全风化与强风化的界面不明显。基岩界面清楚，起伏较大，波速大于3000m/s。最浅埋深在60-80m，多数地段埋深在90m以下。
